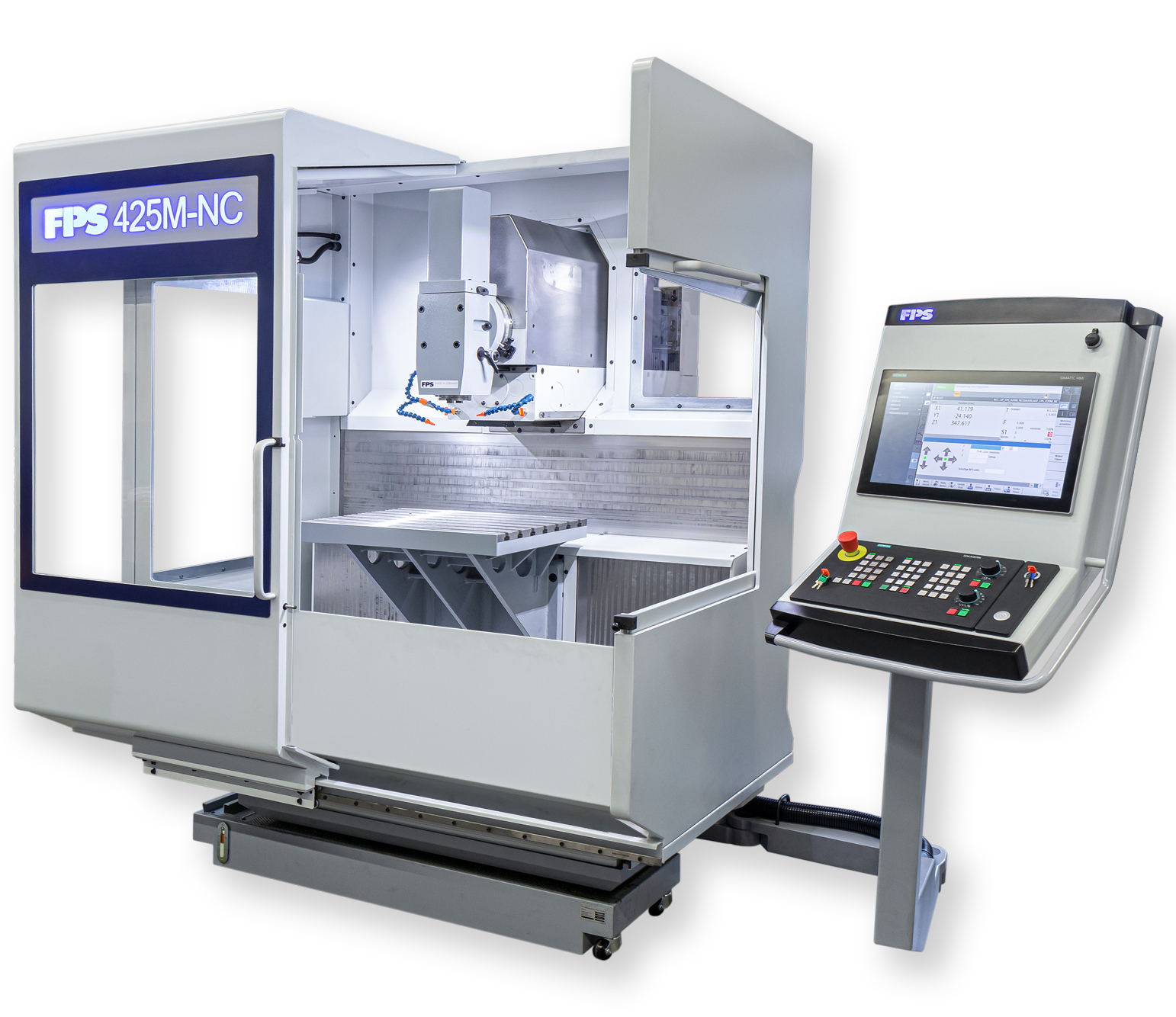

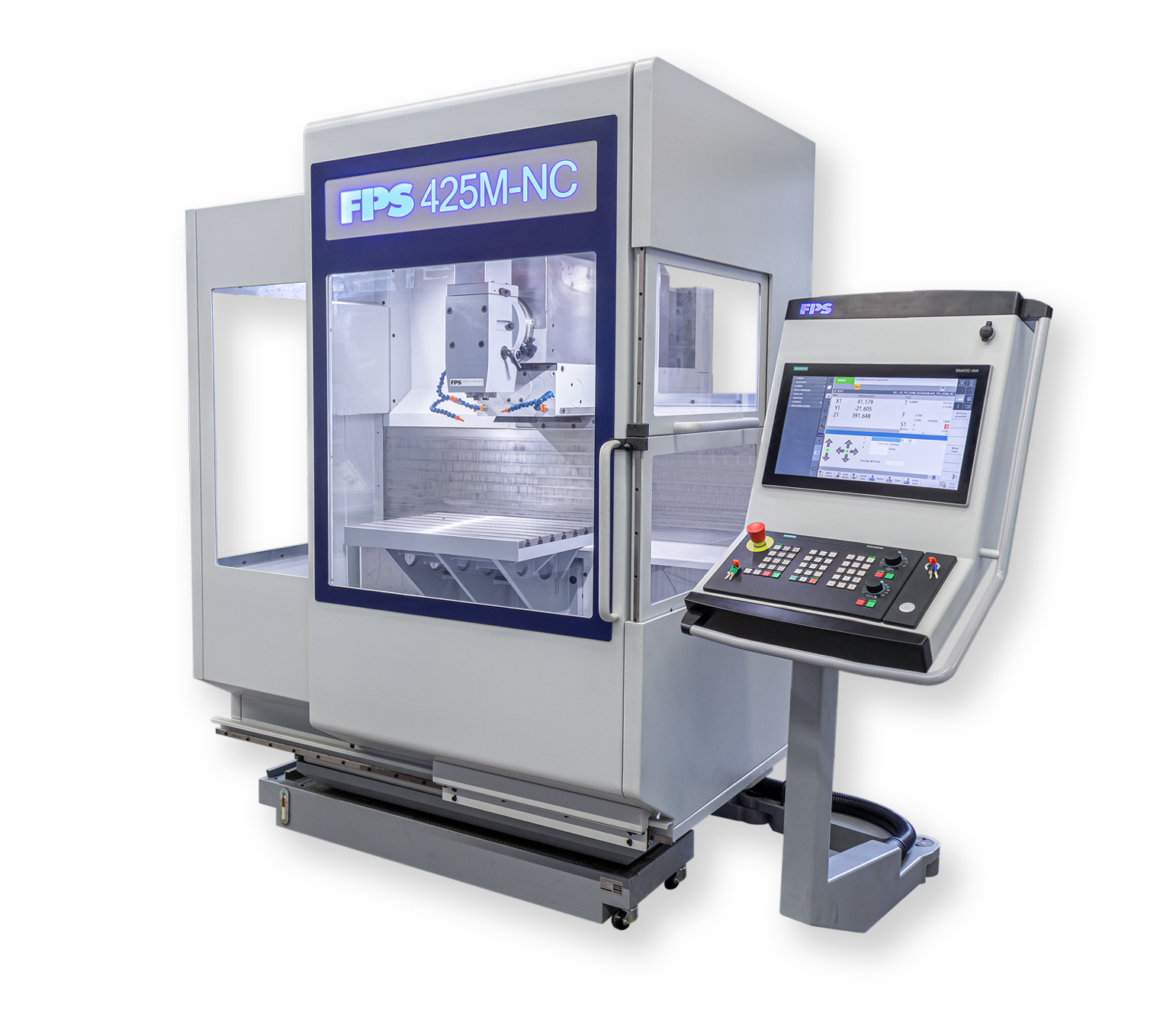

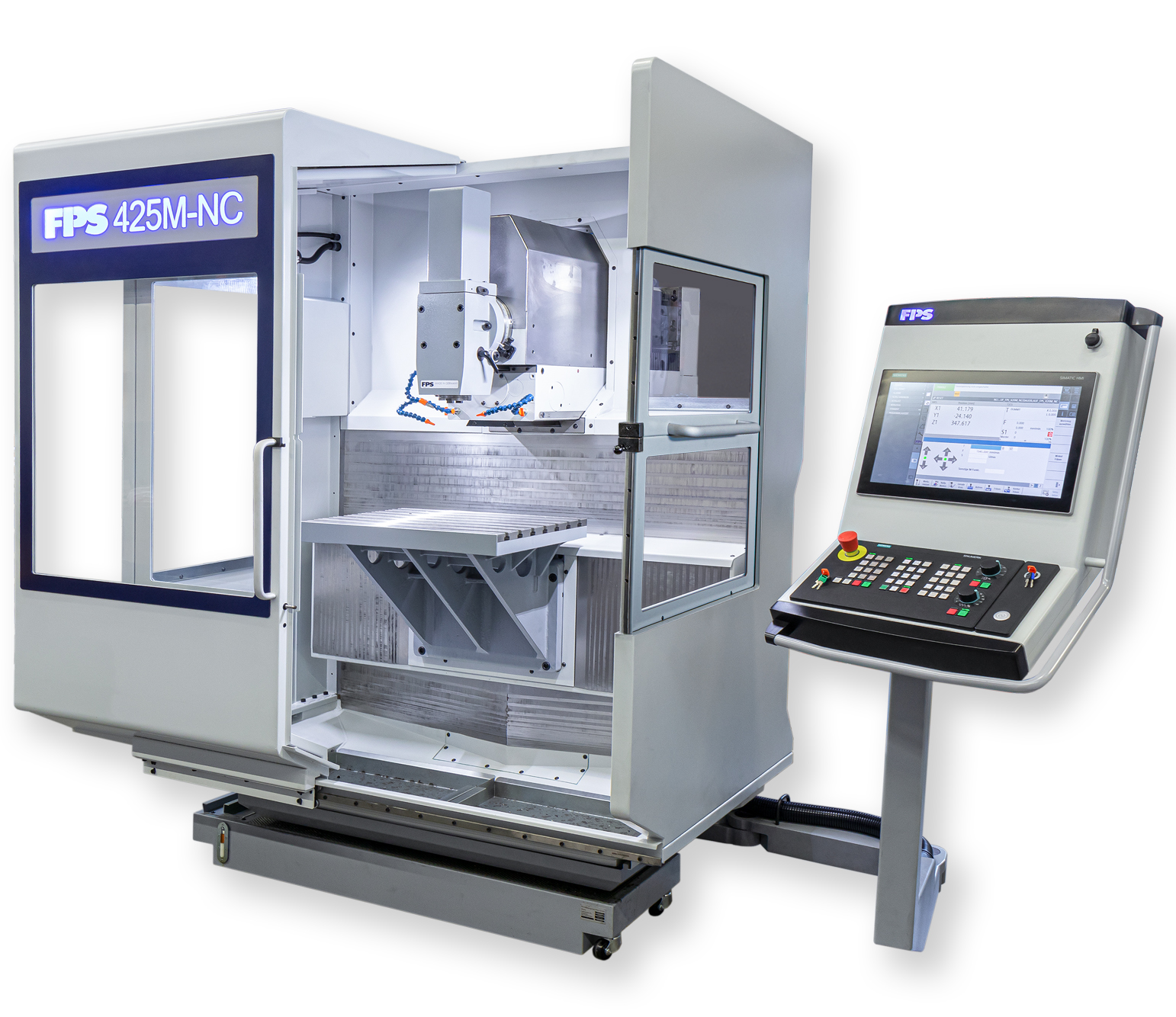

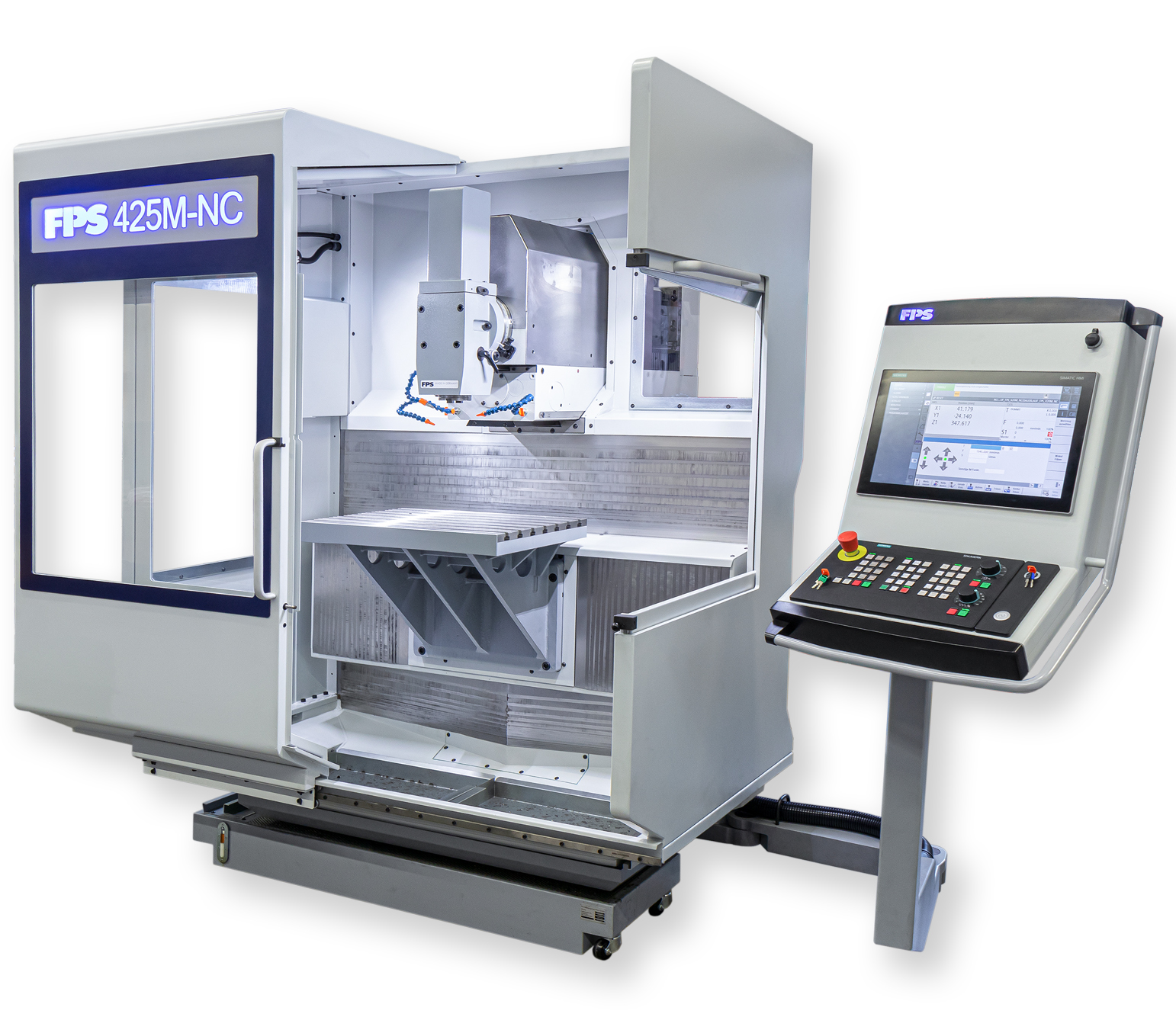

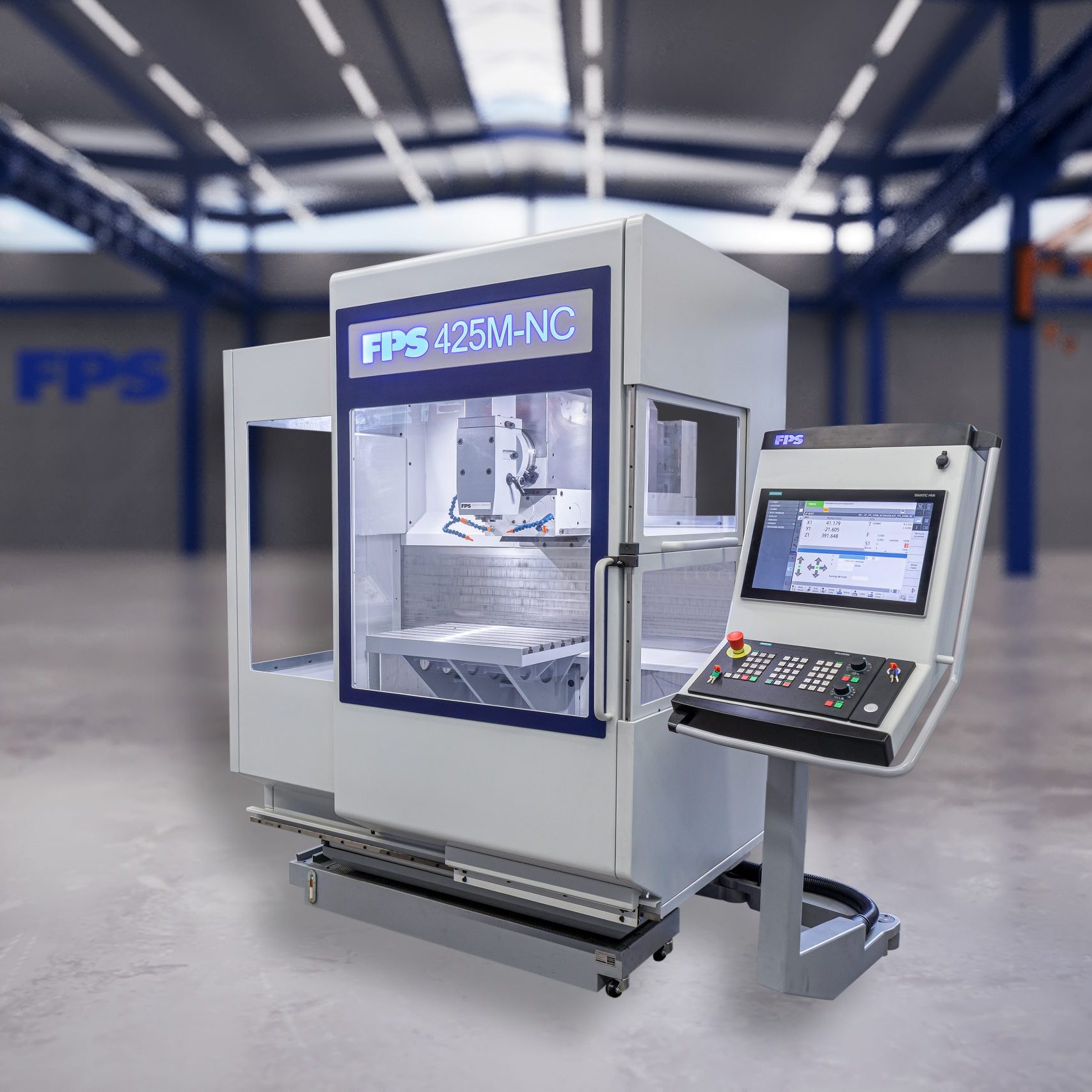

FPS 425M-NC Dualmaster
Verfahrwege
X 425 mm
Y 450 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)
FPS Universal Fräs- und Bohrmaschinen
FPS 425M-NC | FPS 630M-NC
Die robusten Dualmaster
Highlights:
- Der perfekte Einstieg in die moderne Fertigung.
- Solide, langlebig und wartungsfreundlich – der ideale Begleiter in der Ausbildungswerkstatt und Fertigung.
- Stufenlos regelbar bis 5000 U/min:
Für höhere Vorschübe und höhere Schnittgeschwindigkeiten. - Bedienerfreundlich dank durchdachter Ergonomie.
- Kompakte Maschine für enge Platzverhältnisse.
- Schwenkbares Bedienpult.
- CNC-Steuerung SIEMENS ONE oder HEIDENHAIN TNC 620 FS.
Modelle

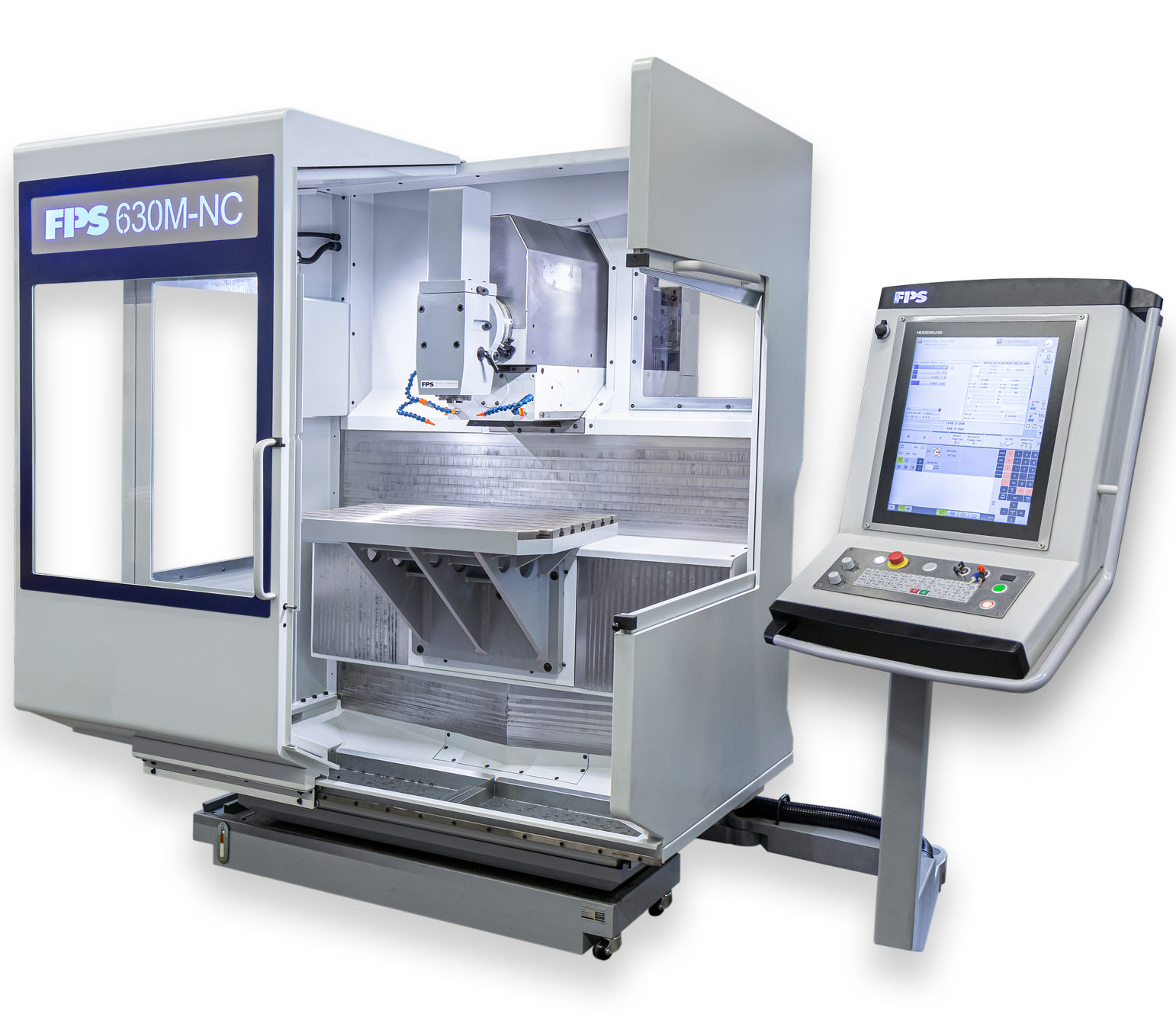

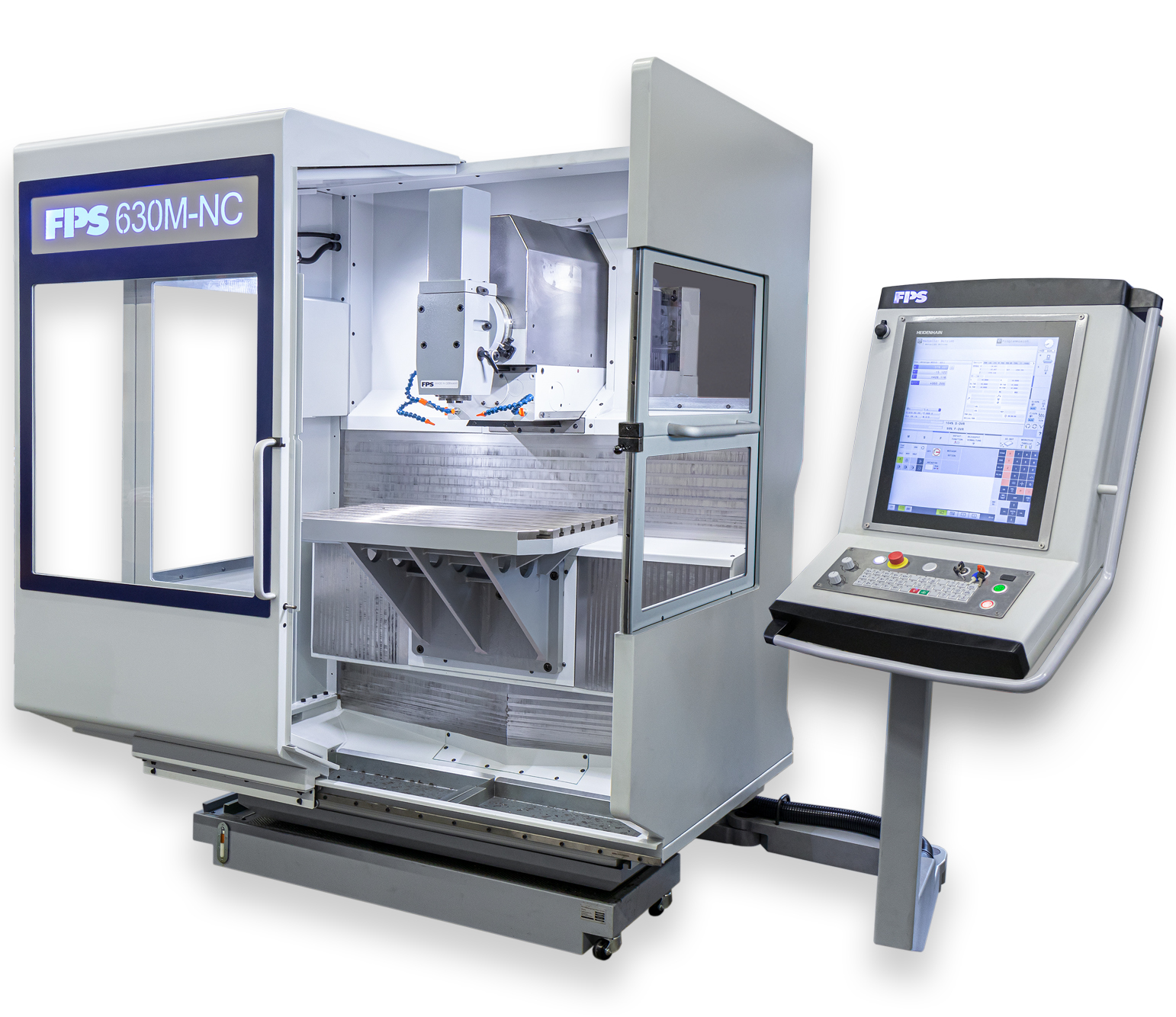

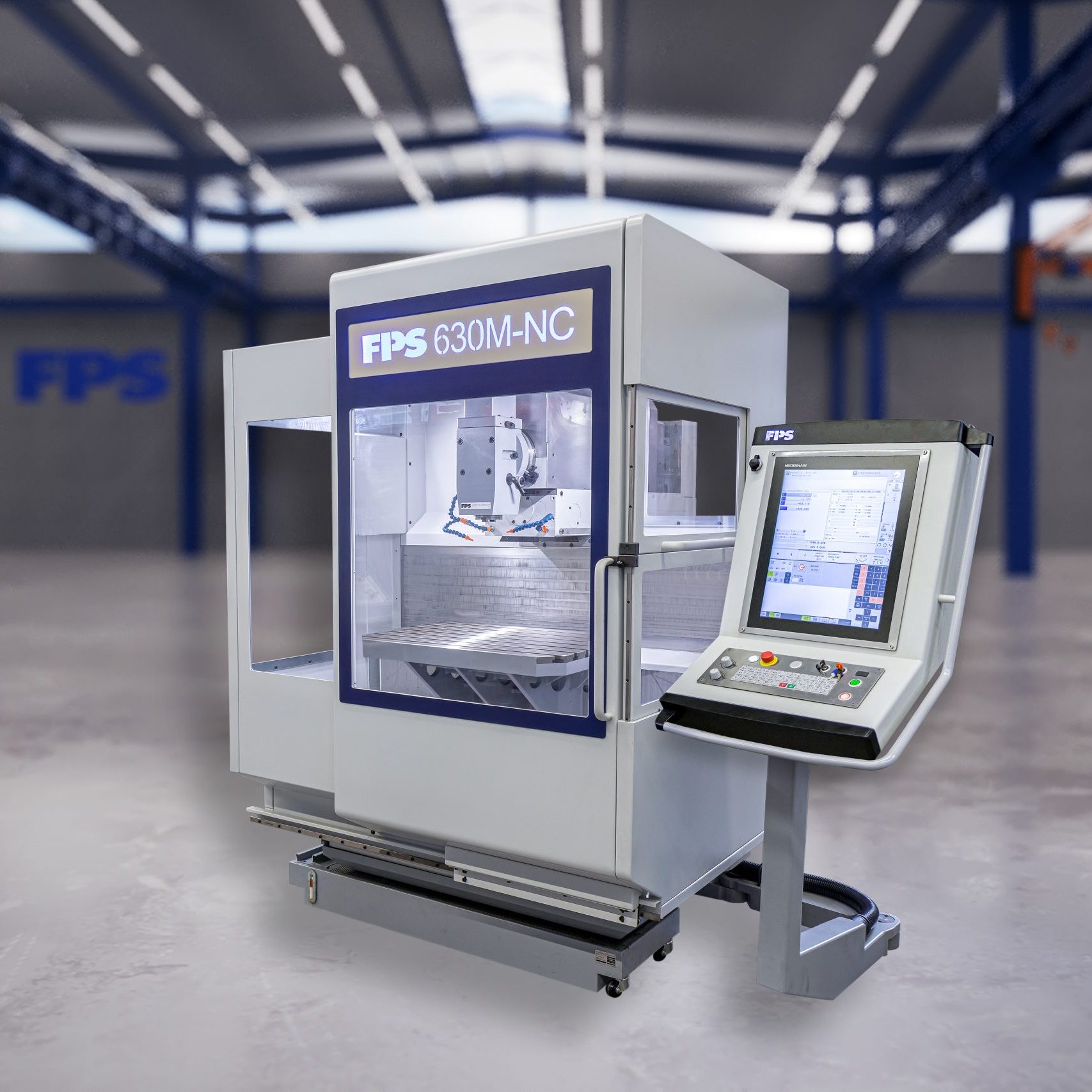

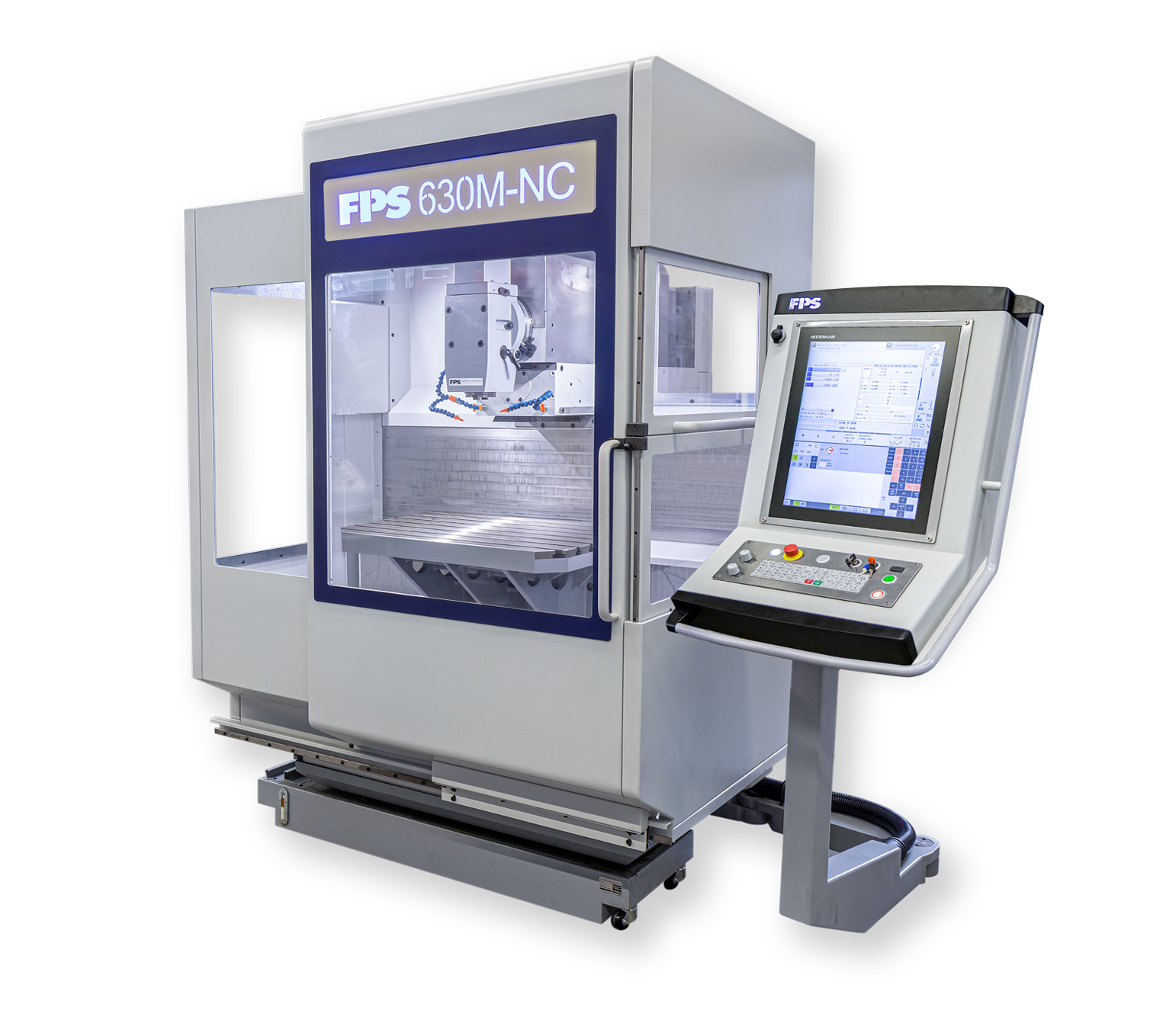

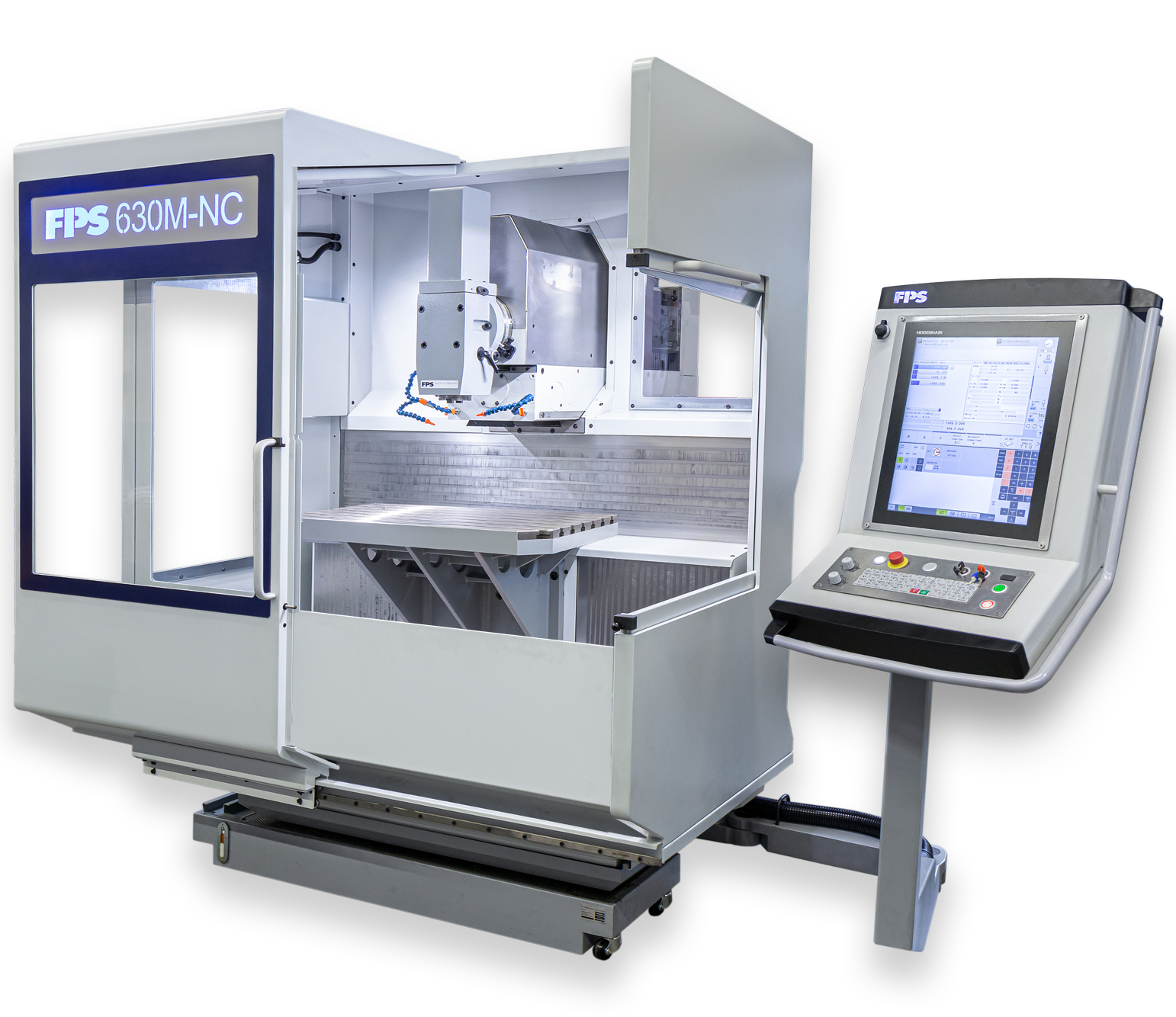

FPS 630M-NC Dualmaster
Verfahrwege
X 630 mm
Y 450 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)

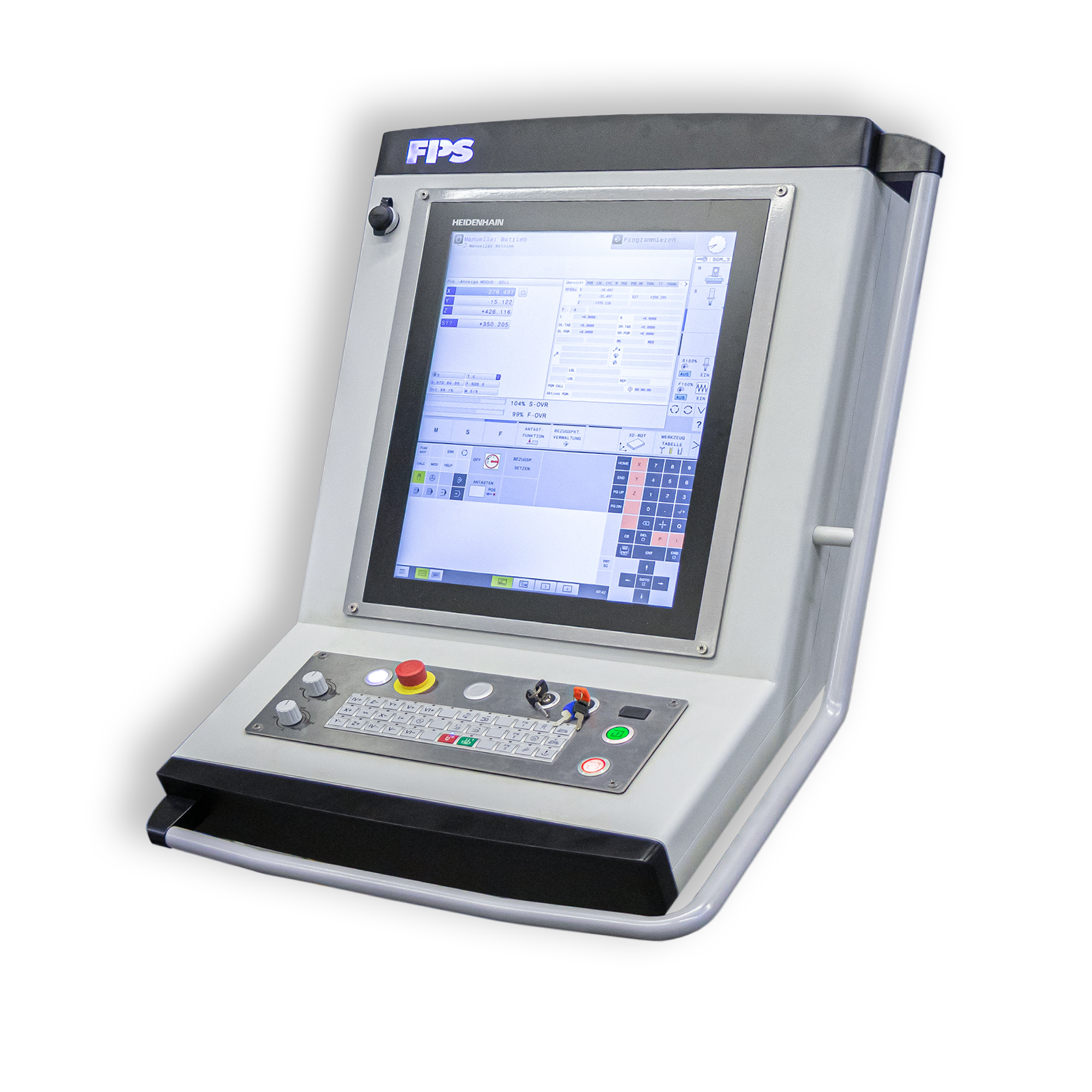

CNC-Steuerungen: Sie haben die Wahl

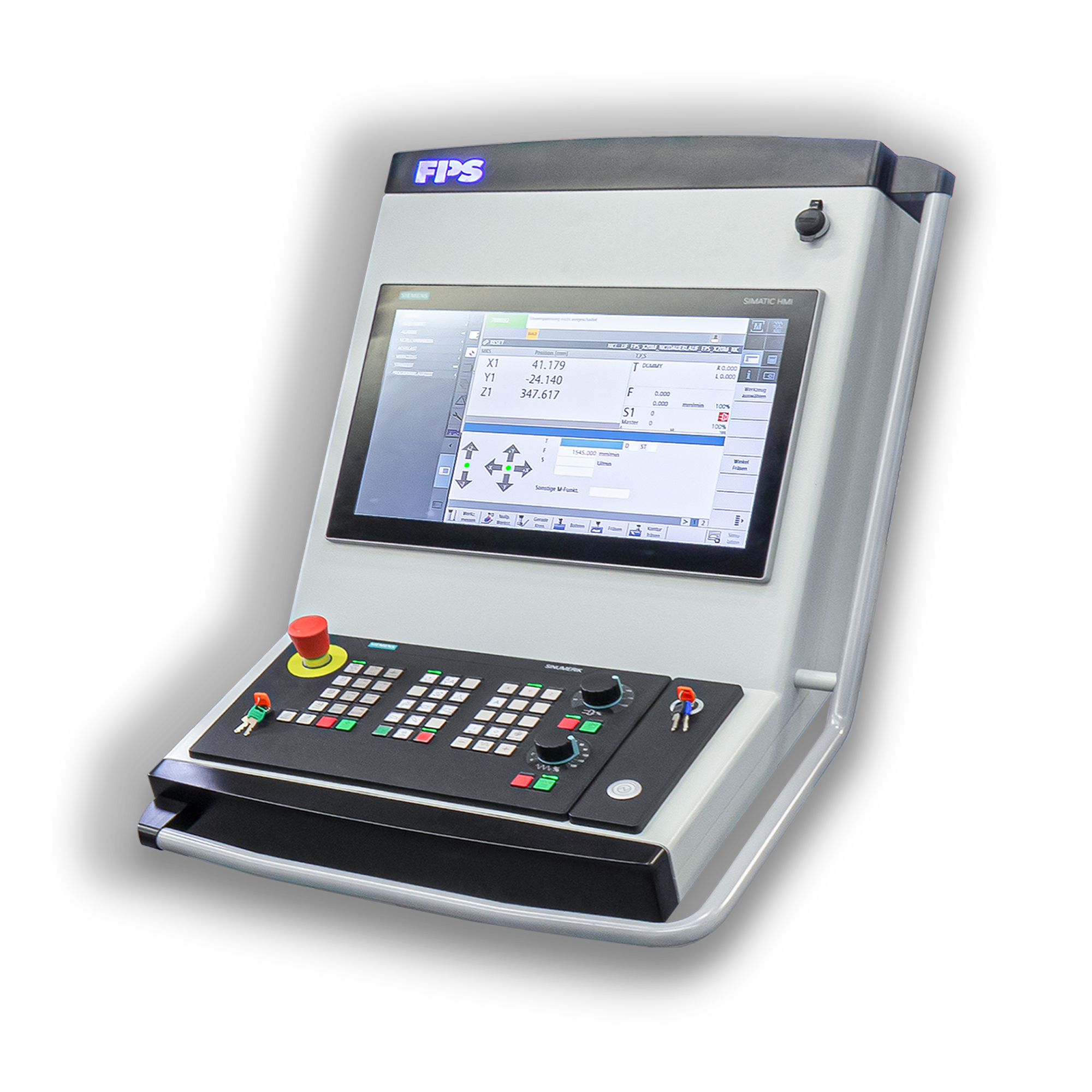

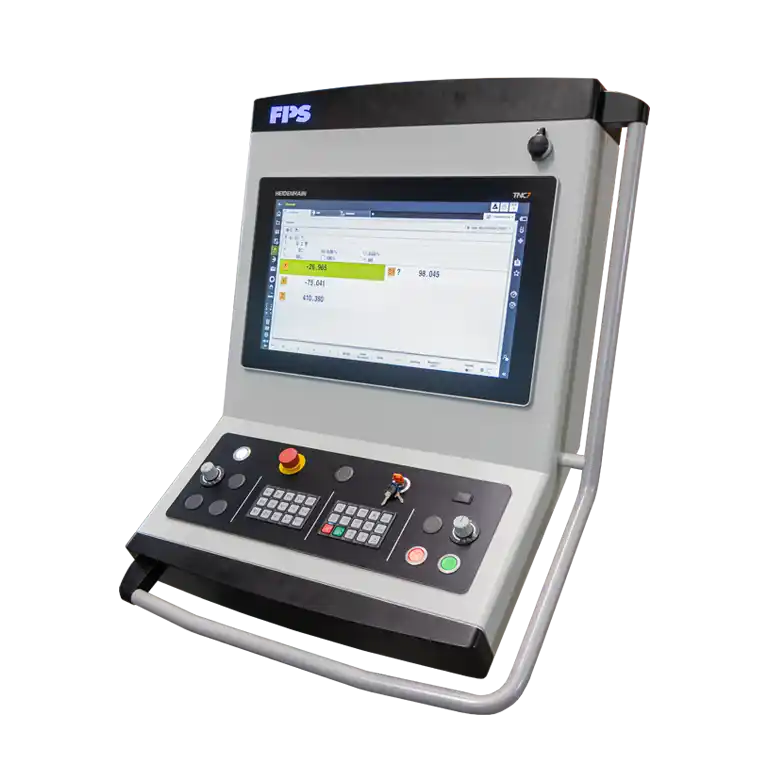

Die Kontrolle über unsere Werkzeugmaschinen übernehmen CNC-Steuerungen nach dem Stand der Technik. Sie haben die Wahl zwischen der SINUMERIK ONE oder der HEIDENHAIN TNC 620 FS, damit Sie unsere robusten Multitalente bestmöglich in ihre bestehende Fertigungsumgebung integrieren können. Die Vorzüge reichen von einer intuitiven Bedienung mit Touchscreen, leistungsfähigen NC-Funktionen bis hin zu Vernetzung für eine externe Programmerstellung.
Technische Daten
FPS 425M-NC | FPS 630M-NC |
|
|---|---|---|
Arbeitsbereich |
||
| X-Achse | 425 mm | 630 mm |
| Y-Achse | 450 mm | 450 mm |
| Z-Achse | 400 mm | 400 mm |
| Fräsarm auf der Y-Achse zusätzlich verschiebbar | 150 mm | 150 mm |
| Platzbedarf B x T x H | 3250 x 2300 x 2215 mm | 3250 x 2300 x 2215 mm |
Winkeltisch |
||
| Tischfläche/ Aufspannfläche | 630 x 470 mm | 800 x 470 mm |
| T-Nuten: Anzahl/Breite/Abstand | 7 / 14H12 - Mittelnut 14H7 / 63 mm | 7 / 14H12-Mittelnut 14H7 / 63 mm |
| Zulässige Belastung | 350 kg | 350 kg |
Arbeitsspindel |
||
| Vertikal | horizontal (Optional) | horizontal (Optional) |
| Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 80 mm | ca. 80 mm |
| Fräskopf manuell schwenkbar | +/- 90° | +/- 90° |
Werkzeugaufnahme |
||
| mit hydraulischer Werkzeugspannung | ISO 40 DIN 69871 | ISO 40 DIN 69871 |
Anzugsystem |
||
| Hydraulisches Anzugsystem | DIN 69872 (Standard) DIN 2080 (Option) | DIN 69872 (Standard) DIN 2080 (Option) |
Hauptantrieb Drehstrom - Bremsmotor |
||
| Leistung (100% / 25% ED) | 7,2 / 14,1 kW | 7,2 / 14,1 kW |
| Drehmoment (100% / 25% ED) | 120 / 243 Nm | 120 / 243 Nm |
| Drehzahl | stufenlos über Direktantrieb 20 bis 5000 U/min | stufenlos über Direktantrieb 20 bis 5000 U/min |
Vorschubantrieb Digitaler Antrieb |
||
| Vorschubgeschwindigkeit stufenlos regelbar | 0 bis 10.000 mm/min | 0 bis 10.000 mm/min |
| Eilgang | 10.000 mm/min | 10.000 mm/min |
| Handradumdrehung | 2,5 mm | 2,5 mm |
Anschluss |
||
| Netzanschluss | 3 x 400 VAC 50 Hz 25 A | 3 x 400 VAC 50 Hz 25 A |
| Max. Vorsicherung | 50A NH | 50A NH |
| Netzform | TN-S Anschlussart: Festanschluss | TN-S Anschlussart: Festanschluss |
Schaltschrankelektronik |
||
| CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften | BGVA 3 / DIN-EN 60204-1 | BGVA 3 / DIN-EN 60204-1 |
Gewicht |
||
| Gesamtgewicht der Maschine inkl. Arbeitstisch, Fräskopf, Vollschutzkabine und Schaltschrank | ca. 2640 kg | ca. 2640 kg |
Volle Flexibilität
Ob in der Ausbildung oder in der Werkstatt – Sie können Ihre Werkzeugmaschinen flexibel einsetzen.
Unsere FPS 425M-NC und FPS 630M-NC Dualmaster sind für unterschiedliche Bedienungen und Bearbeitungen geeignet.
Der Anwender kann die Maschine manuell mit den Handrädern oder mit der CNC-Steuerung bedienen.
Bearbeiten Sie konventionell oder mit Hilfe komplexer Bearbeitungsprogramme, die Sie direkt an der Maschine erstellen
– unsere FPS 425M-NC oder FPS 630M-NC Dualmaster ist als Hybridmaschine in jedem Fall die Richtige.

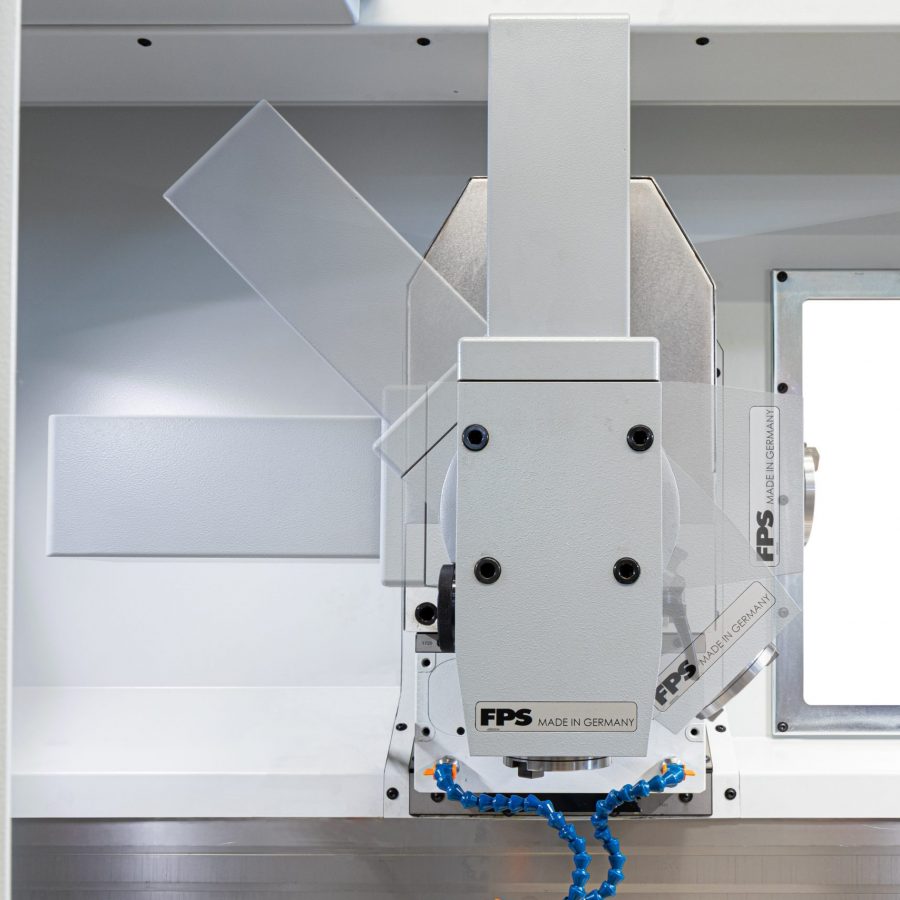

Schräge Bearbeitung
Schwenken Sie den Vertikalfräskopf in jede beliebige Position nach rechts oder links um ± 90°. So realisieren einfach z.B. schräge Bohrungen. Die Gradzahl ist an einer Skala ablesbar.

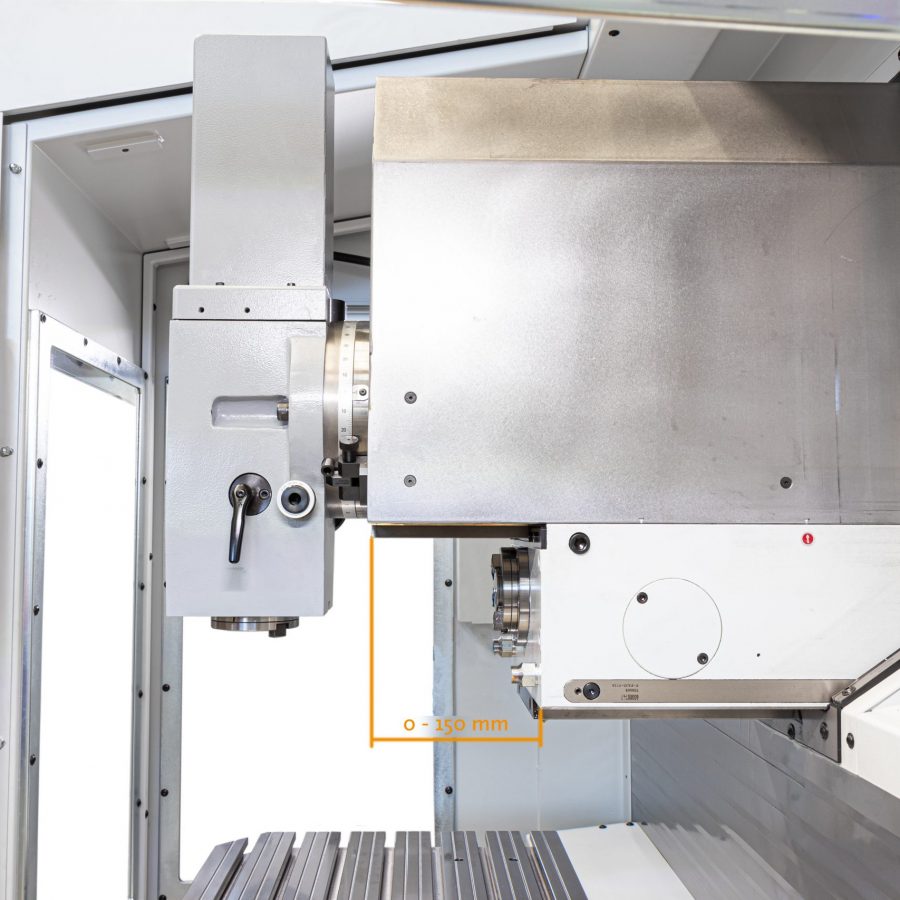

Noch mehr Y – Arbeitsraum
Der Vertikalfräskopf ist in der Längsachse zusätzlich um 150 mm verstellbar. Damit vergrößern Sie Ihren X-Y Arbeitsbereich auf
425 x 600 mm bzw. 630 x 600 mm.

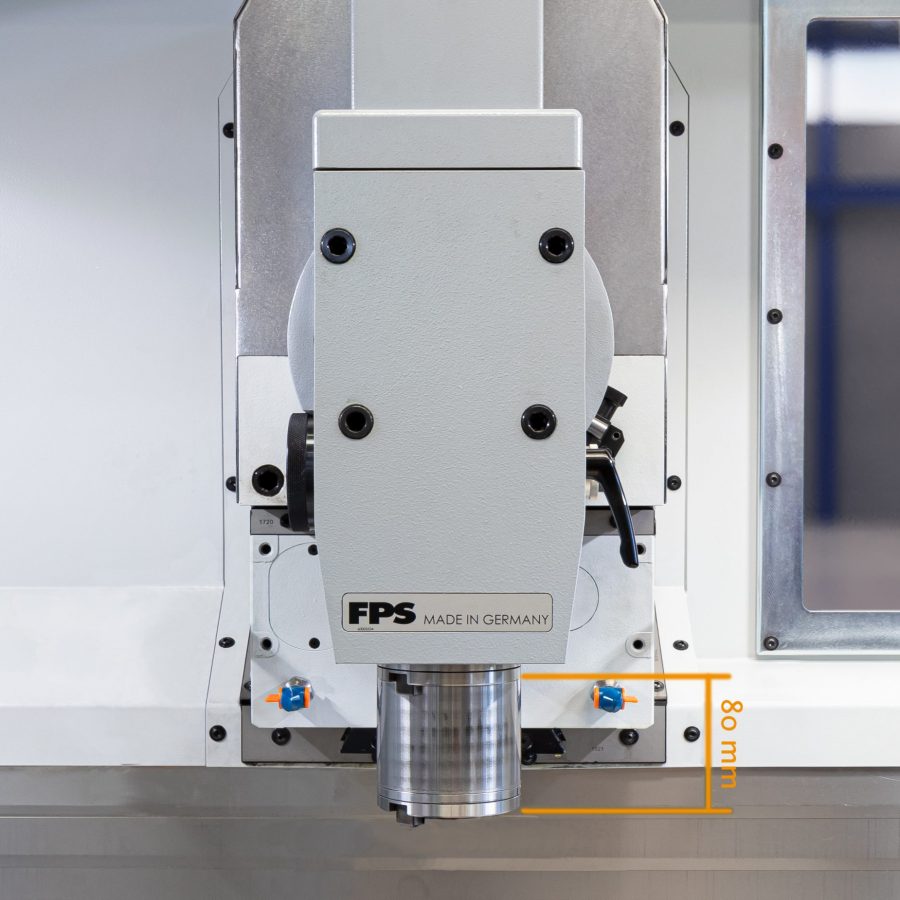

Fräsen oder Bohren
Die Vertikalspindel lässt sich manuell um 80 mm ausfahren und auch als Bohrpinole verwenden.

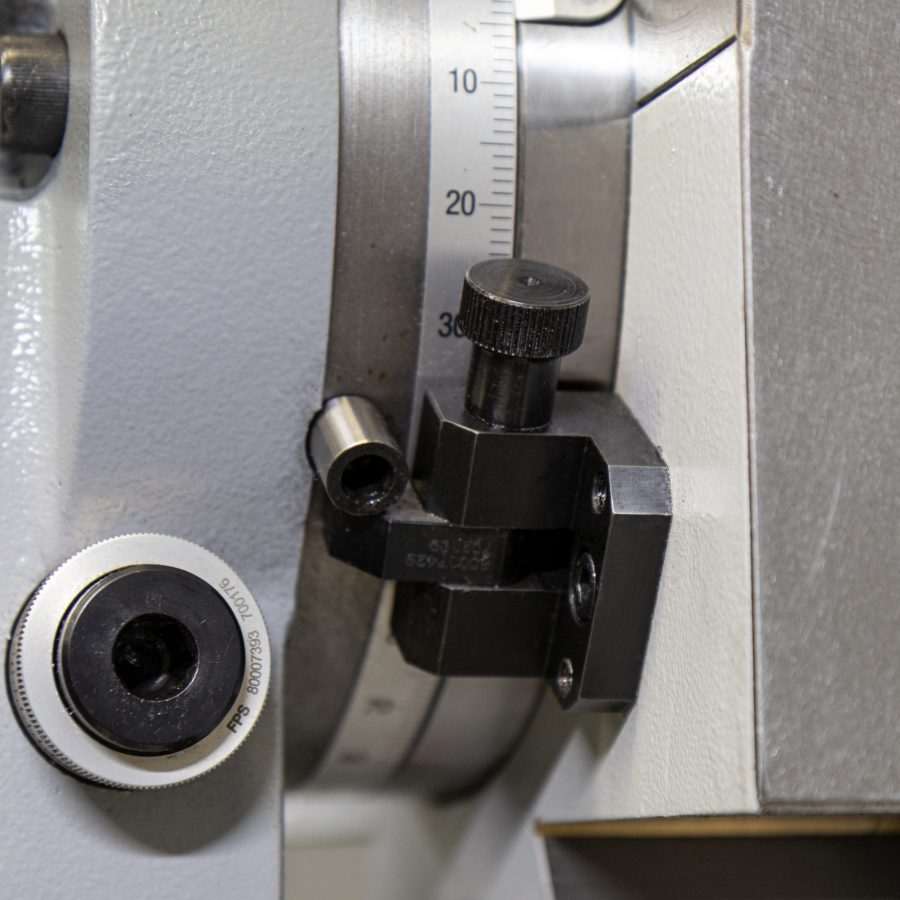

Arretierung Vertikalfräskopf
Nach dem Schwenken des Vertikalfräskopfes kann dieser mittels einer Arretierung einfach und schnell wieder in die Vertikalstellung ausgerichtet werden.

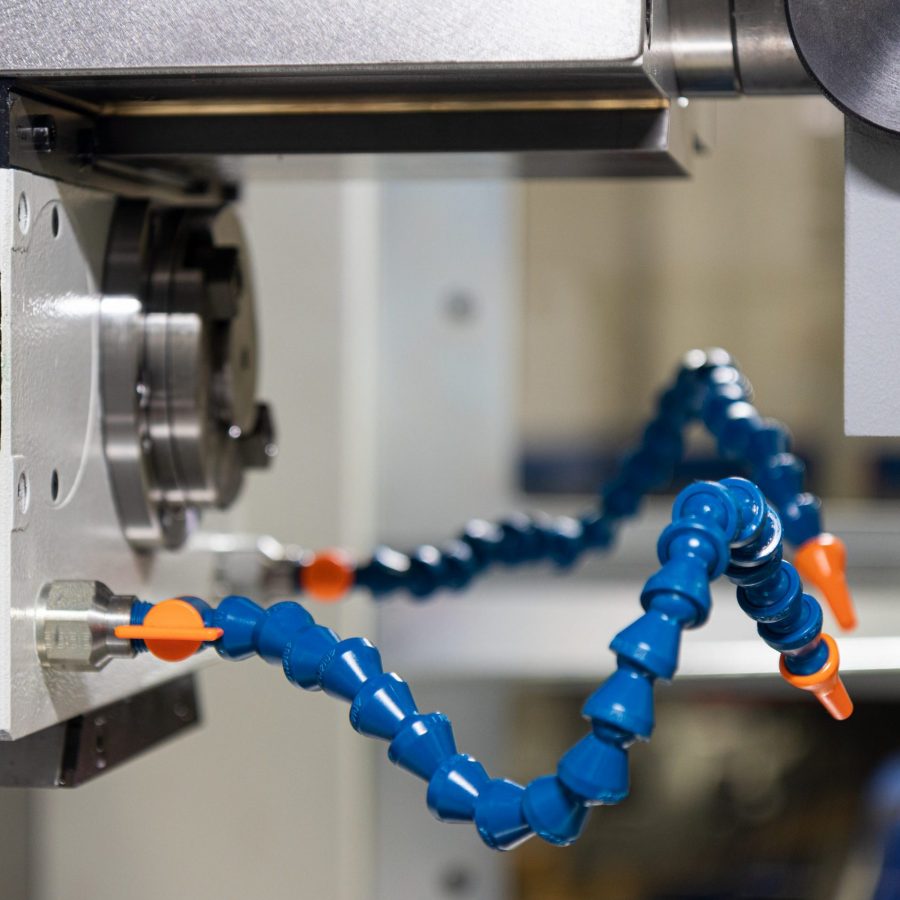

Kühlmittel am Spindelbock
Über Gelenkschläuche kann die Versorgung des Werkzeuges mit Kühlmittel in jeder Position gewährleistet werden.

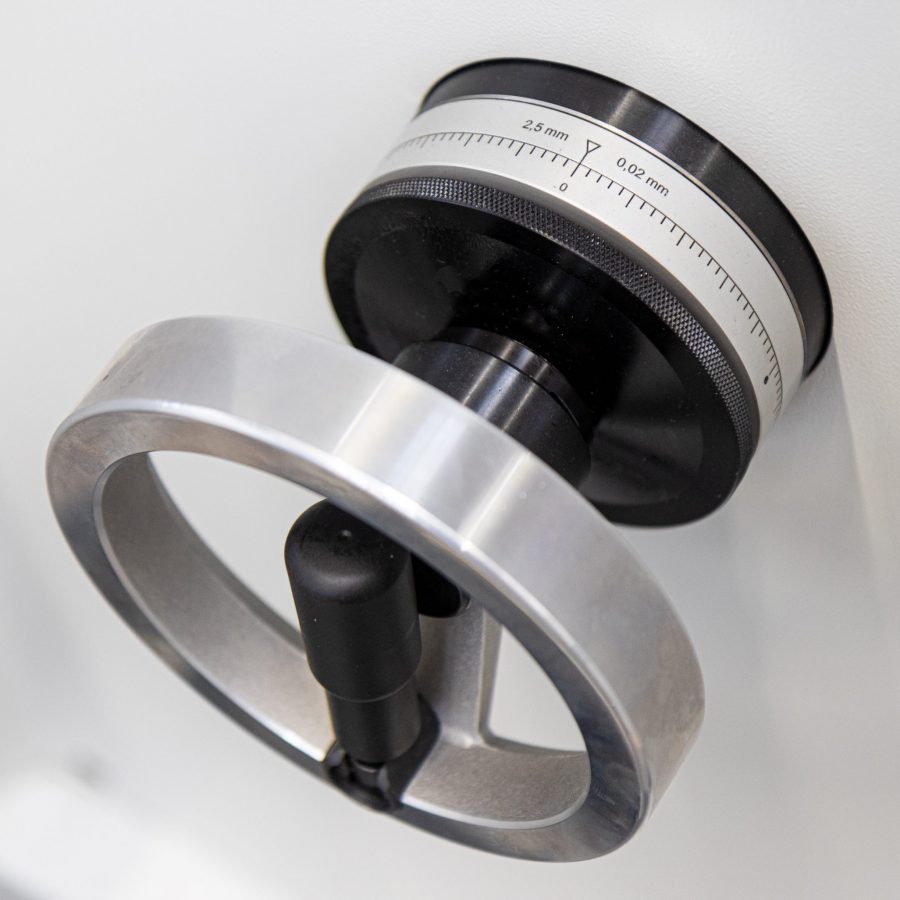

Sicherheitshandräder – Optional
Manuelle Handräder in allen Achsen.

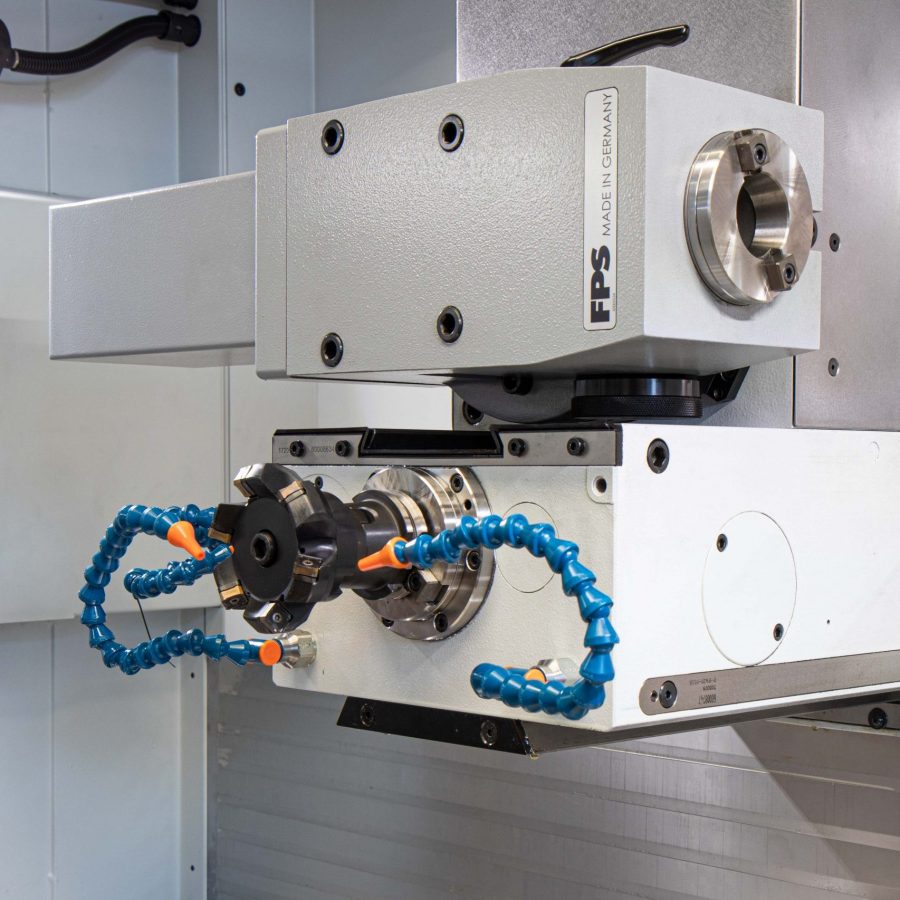

Horizontalbearbeitung – Optional
Für die Horizontalbearbeitung wird der Vertikalfräskopf um 90° geschwenkt und nach
hinten gekurbelt.
Für die Horizontalbearbeitung muss der Vertikalfräskopf NICHT abgebaut werden, dieser wird über ein Handrad in Ruhestellung gefahren.
So ist ein Wechsel der Bearbeitungsebenen schnell und einfach möglich.
Standard & Optionen
Standard:
- Vertikalfräskopf mit ausfahrbarer Pinole
- Starrer Winkeltisch
- Duales Führungssystem
- Vollschutzkabine
- Kugelgewindetriebe
- Hydraulische Werkzeugspannung
- Überlastschutz
- Direkte Wegmesssysteme
- Automatische Zentralschmierung
- Freistehender Kühlmittelbehälter, 80 Liter
- LED – Beleuchtung in der Kabine
- Maschinenfüße
- Steuerungen: wahlweise SIEMENS SINUMERIK ONE – NCU 1740 oder HEIDENHAIN TNC 620 FS
Optionen:
- Universaltisch
- Teilapparat
- Manuelle Handräder
- Horizontalspindel
- Minimalmengenschmierung
- Gegenhalter mit Gegenlager
- Elektronisches Handrad
- Infrarot Messtaster
- Werkzeugvermessung
- Spülpistole
- Sonderlackierung
- Werkzeuge und weiteres Zubehör
Einfache Wartung
Die Hauptaggregate unserer Maschinen sind wartungsfreundlich angeordnet. Alle wichtigen
Aggregate befinden sich im direkten Zugriff auf der Rückseite. Darüber hinaus profitieren Sie von der automatischen Zentralschmierung für alle Achsen und den Vertikalfräskopf.
Viel Leistung auf wenig Platz
Bei der Leistung und Zugänglichkeit unserer Maschinen überraschen diese mit kompakten Aufstellmaßen. Somit finden unsere FPS 425M-NC und FPS 630M-NC Dualmaster auch in Werkstätten mit wenig Aufstellfläche ihren Platz.
