FPS Universal Fräs- und Bohrmaschine

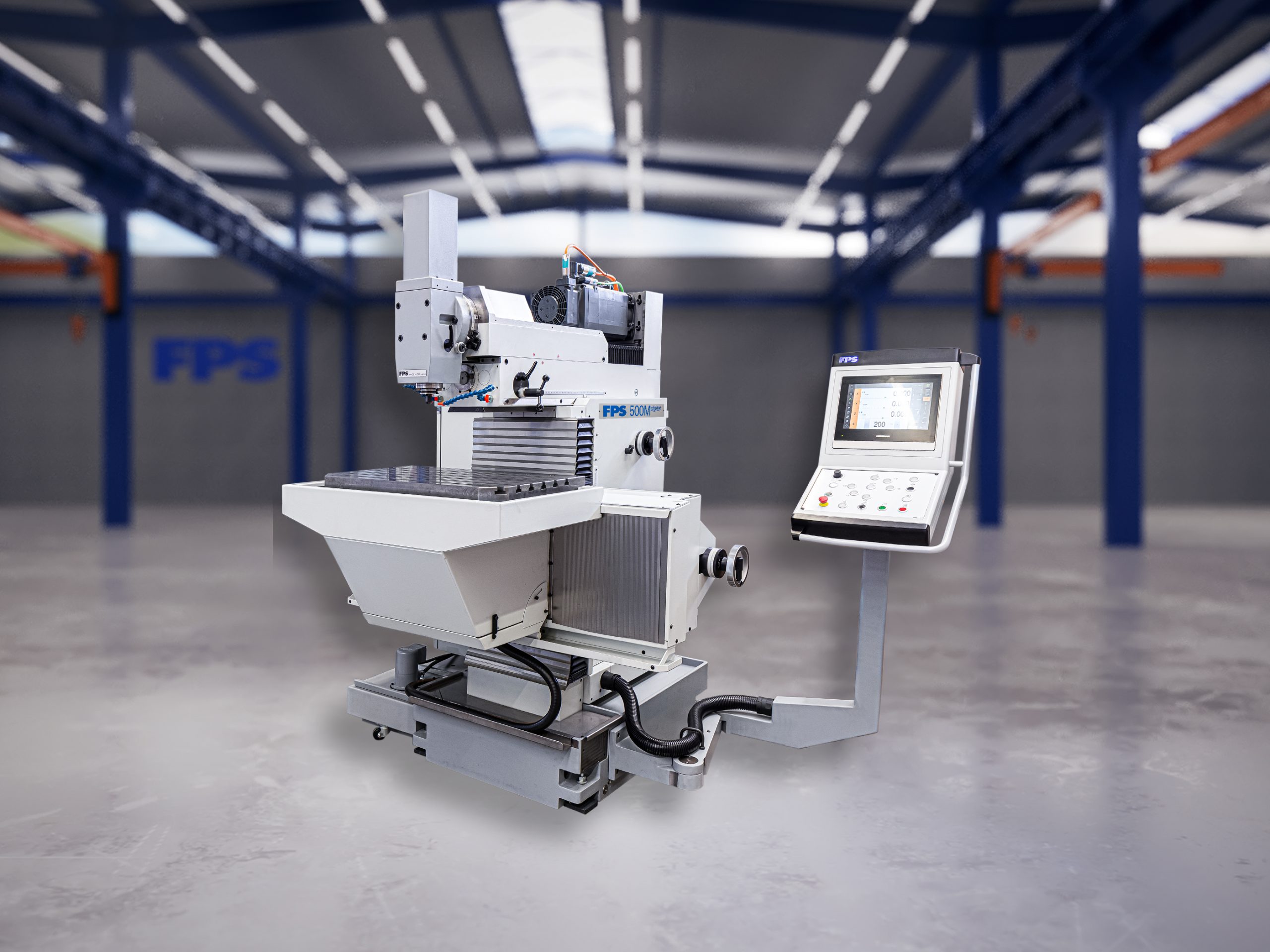

FPS 500M-digital Dualmaster
Technische Daten
Arbeitsbereich |
|
| X-Achse | 500 mm |
| Y-Achse | 450 mm |
| Z-Achse | 400 mm |
| Fräskopf auf der Y-Achse zusätzlich verschiebbar | 150 mm |
| Platzbedarf B x T x H | 2600 x 2100 x 2050 mm |
Winkeltisch |
|
| Tischfläche/ Aufspannfläche | 630 x 470 mm |
| T-Nuten: Anzahl/Breite/Abstand | 7 / 14 H12 - Mittelnut 14H7 / 63 mm |
| Zulässige Belastung | 350 kg |
Arbeitsspindel |
|
| Vertikal | horizontal (Optional) |

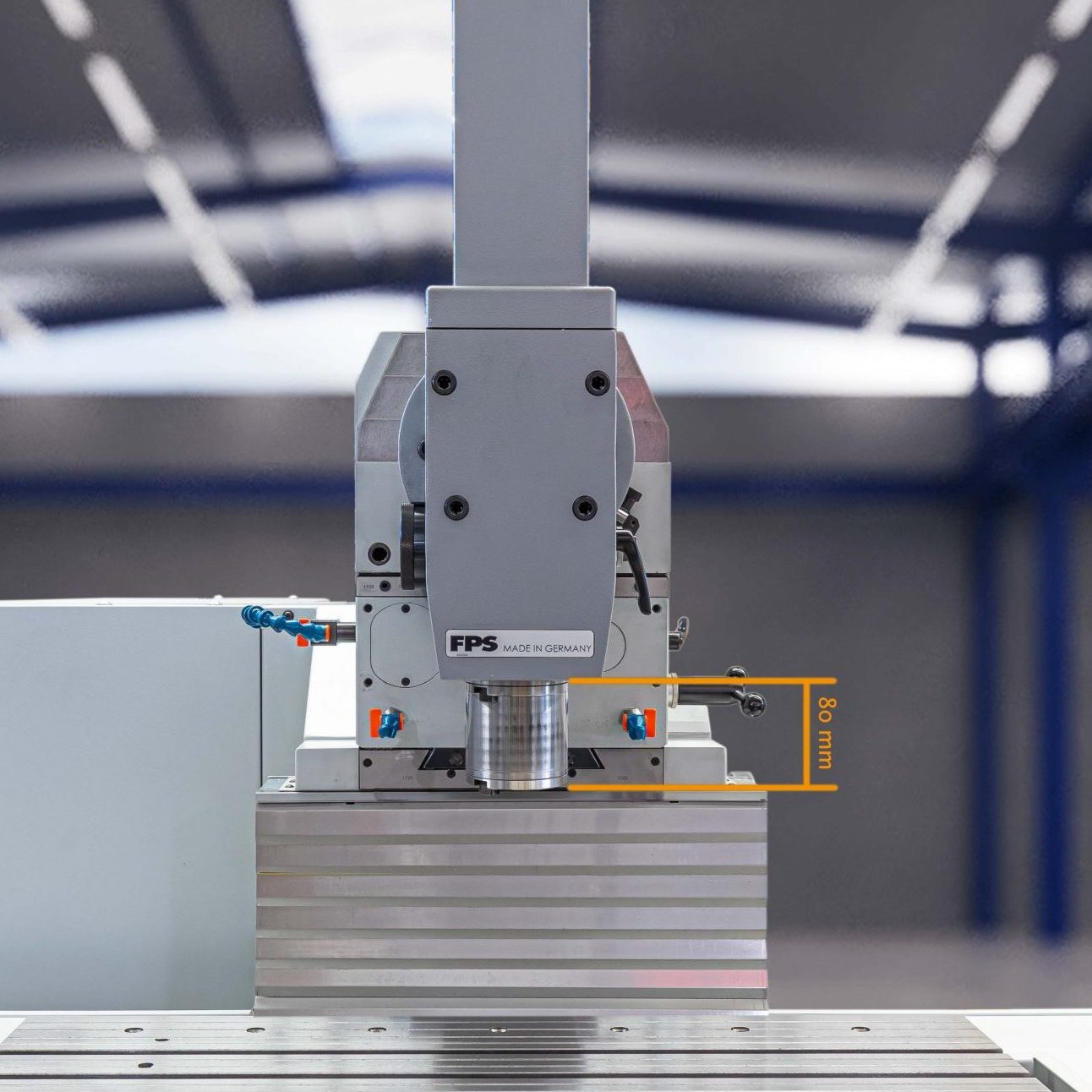

| Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 80 mm |

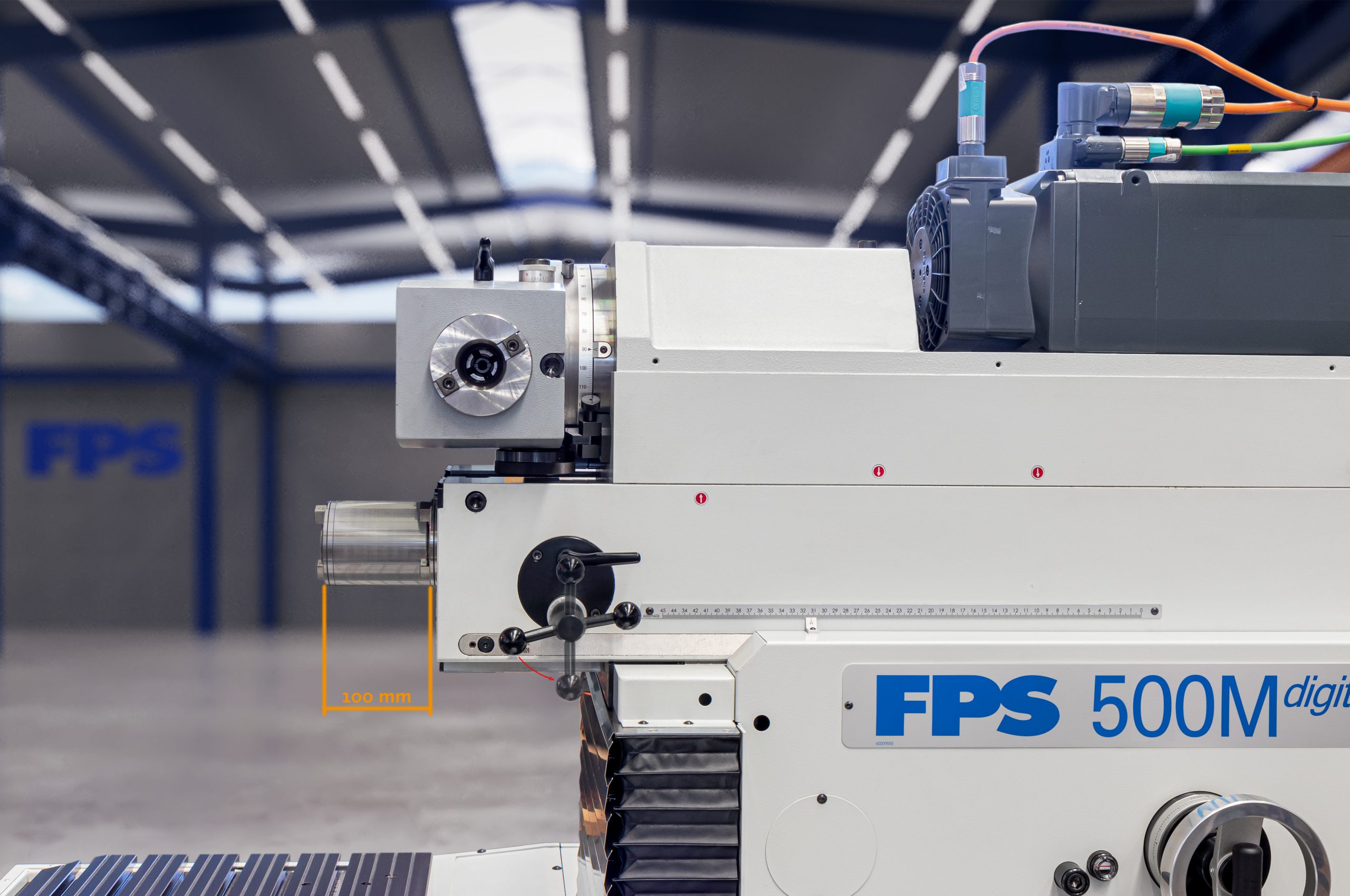

| Option: Horizontal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 100 mm |

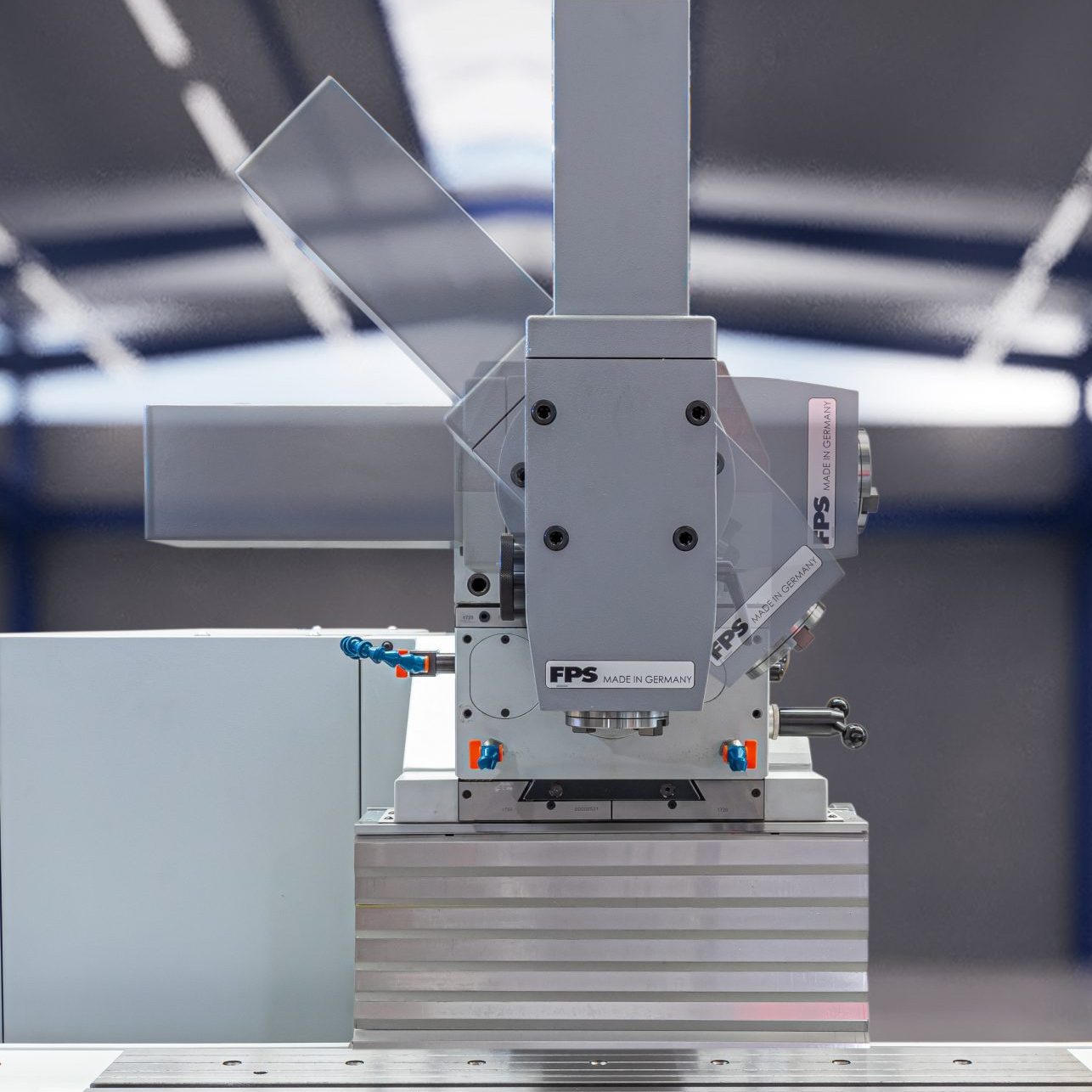

| Fräskopf manuell schwenkbar | +/- 90° |
Werkzeugaufnahme |
|
| mit hydraulischer Werkzeugspannung | ISO 40 DIN 69871 |
Anzugsystem |
|
| Hydraulisches Anzugsystem | DIN 69872 (Standard) DIN 2080 (Option) |
Hauptantrieb Drehstrom - Bremsmotor |
|
| Leistung (100% / 25% ED) | 7,2 / 14,1 kW |
| Drehmoment (100% / 25% ED) | 120 / 243 Nm |
| Drehzahl | stufenlos über Direktantrieb 20 bis 5000 U/min |
Vorschubantrieb Digitaler Antrieb |
|
| Vorschubgeschwindigkeit stufenlos regelbar | 0 bis 2000 mm/min |
| Eilgang | 2 m/min |
| Handradumdrehung | 2,5 mm |
Anschluss |
|
| Netzanschluss | 3 x 400 VAC 50 Hz 25 A |
| Max. Vorsicherung | 50A NH |
| Netzform | TN-S Anschlussart: Festanschluss |
Schaltschrankelektronik |
|
| CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften | BGVA 3 / DIN-EN 60204-1 |
Gewicht |
|
| Gesamtgewicht der Maschine inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine | ca. 2300 kg |
Steuerung |
|
| Streckensteuerung | HEIDENHAIN Positip 8016 |
