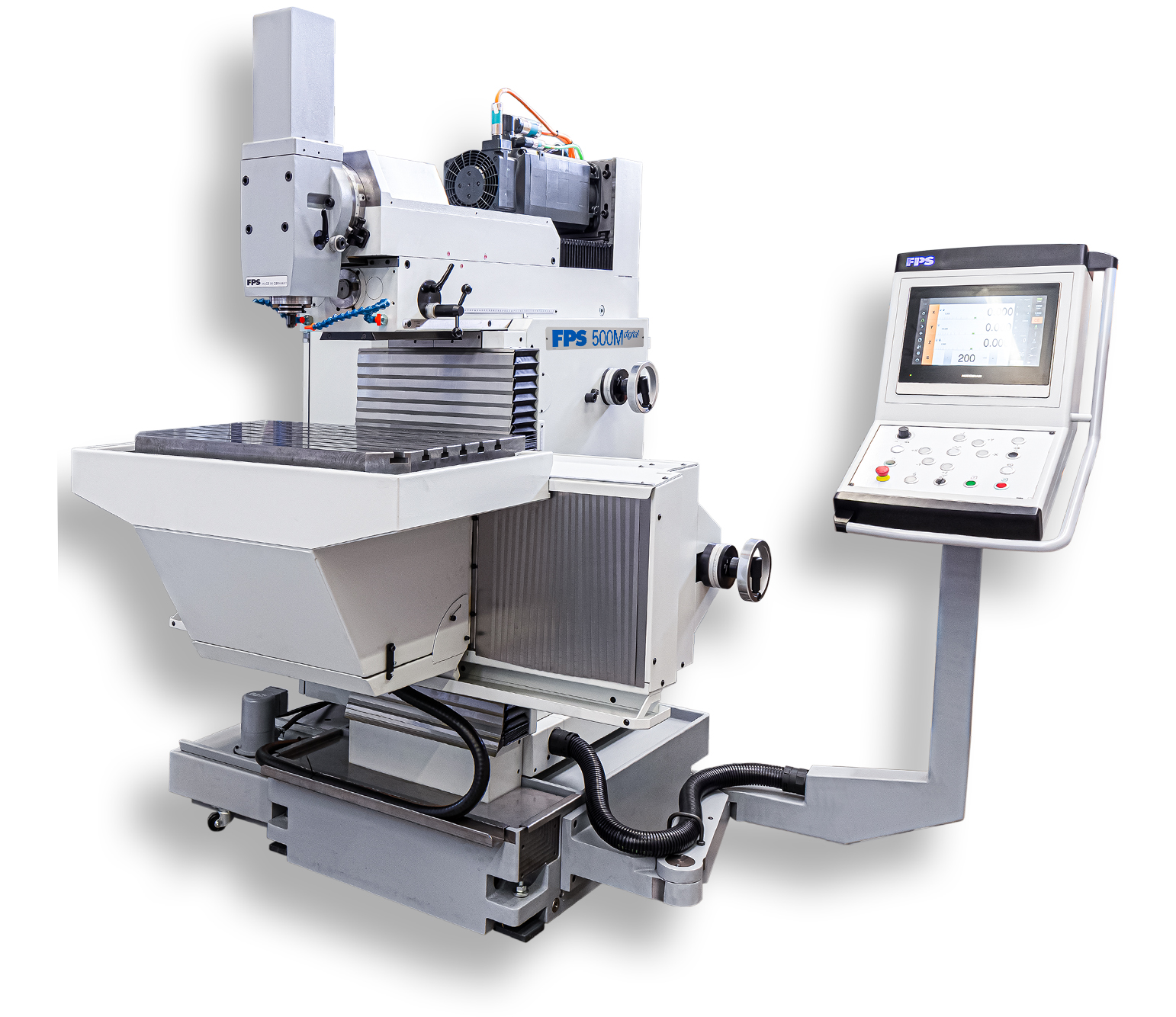

FPS 500M-digital Dualmaster
Verfahrwege
X 500 mm
Y 450 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)
FPS Universal Fräs- und Bohrmaschinen
FPS 500M-digital | FPS 630M-digital
Die robusten Dualmaster
Highlights:
- Der perfekte Einstieg in die moderne Fertigung.
- Solide, langlebig und wartungsfreundlich – der ideale Begleiter in der Ausbildungswerkstatt und Fertigung.
- Stufenlos regelbar bis 5000 U/min:
Für höhere Vorschübe und höhere Schnittgeschwindigkeiten. - Bedienerfreundlich dank durchdachter Ergonomie.
- Kompakte Maschine für enge Platzverhältnisse.
- Schwenkbares Bedienpult.
- Heidenhain Positip 8016 Touch – Aktiv – Streckensteuerung
Touch - Aktiv - Streckensteuerung

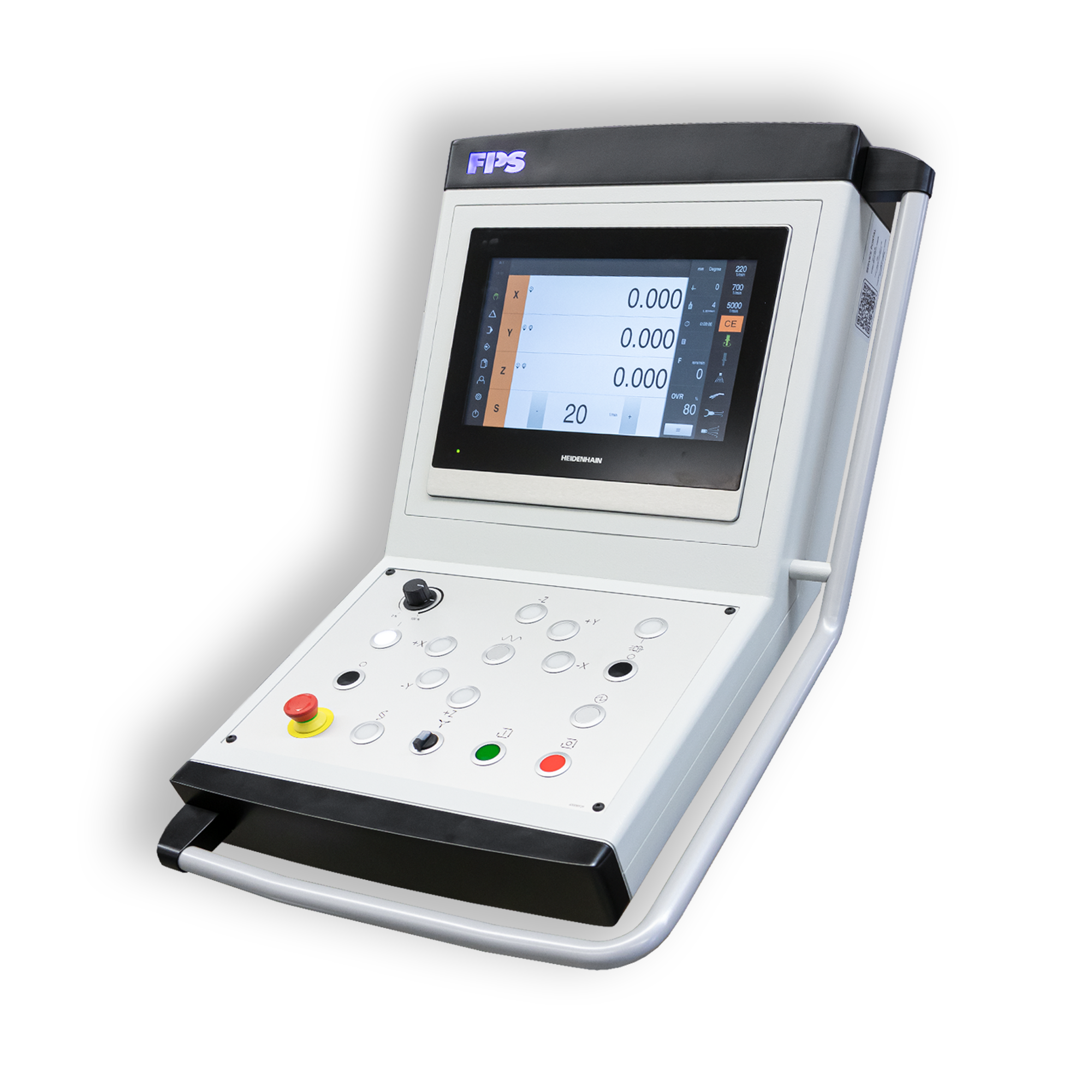

Heidenhain Positip 8016
Die Positip 8016 ist eine moderne, vielseitige Streckensteuerung für drei geregelte Achsen. Mit Ihrem einfachen Bedienkonzept und ihrem Funktionsumfang passt sie perfekt zu unserer FPS 500M-digital und FPS 630M-digital.
Mit der HEIDENHAIN Steuerung gestaltet sich die werkstattorientierte Programmierung einfach: Mit Hilfsbildern, praxisorientierten Dialogen und Zyklen zur Bearbeitung und Koordinatenumrechnung kommen Sie schnell zum gewünschten Ergebnis.
Der Anschluss an eine externe Programmierung ist über eine Fast-Ethernet-Schnittstelle möglich.
Modelle

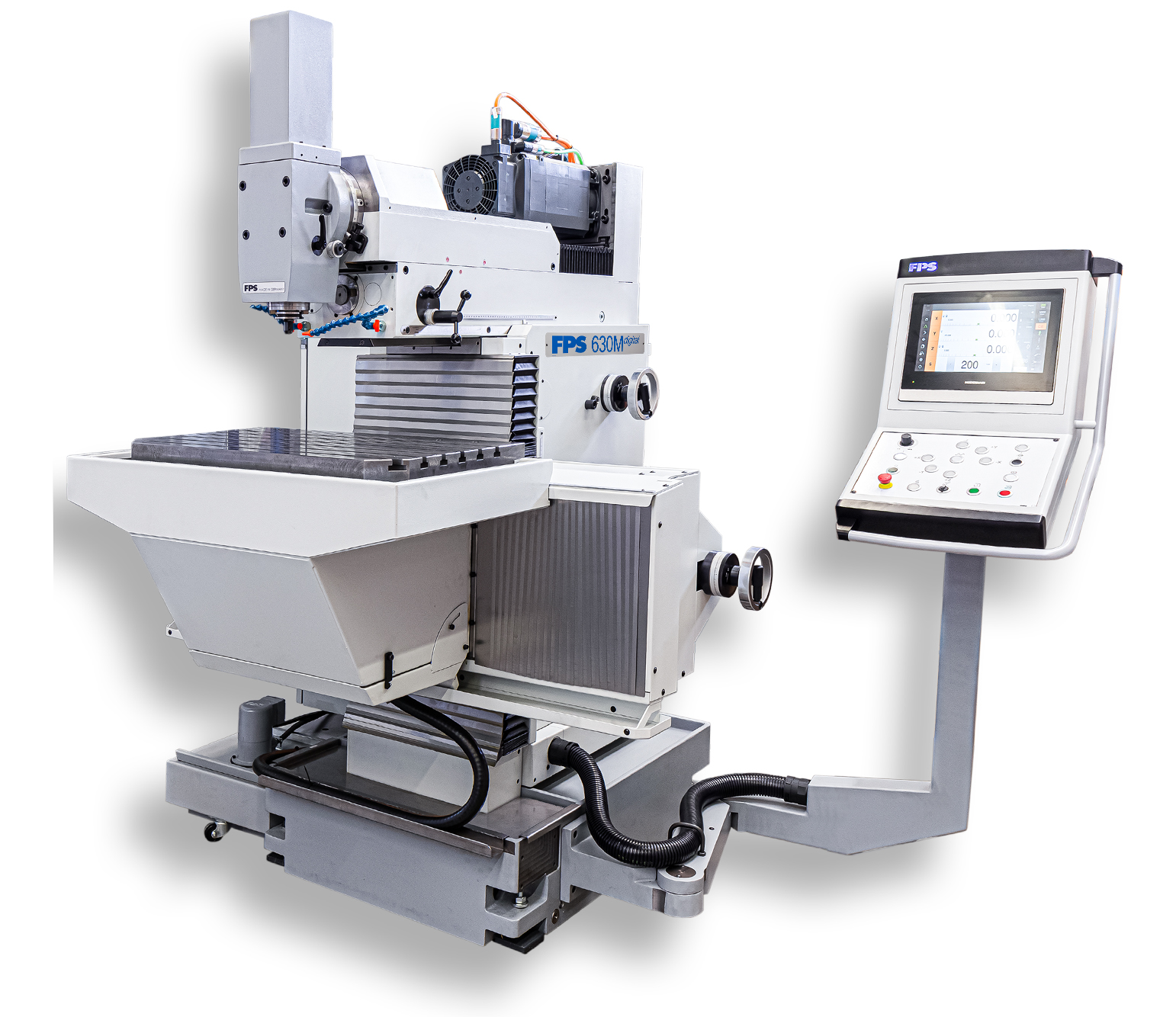

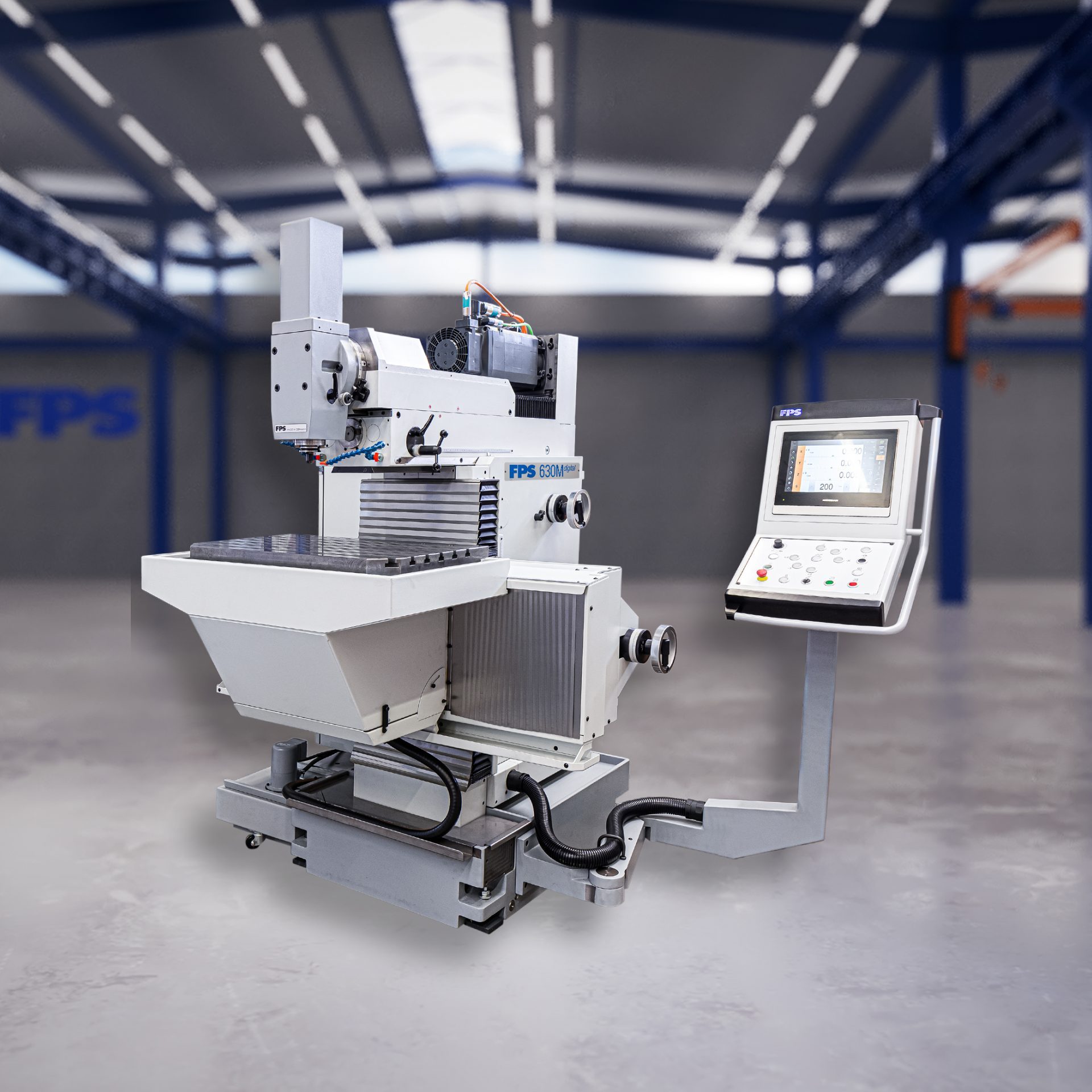

FPS 630M-digital Dualmaster
Verfahrwege
X 630 mm
Y 450 mm
Z 400 mm
(Fräskopf auf der Y-Achse zusätzlich um 150 mm verschiebbar)
Technische Daten
| FPS 500M-digital | FPS 630M-digital | |
|---|---|---|
Arbeitsbereich |
||
| X-Achse | 500 mm | 630 mm |
| Y-Achse | 450 mm | 450 mm |
| Z-Achse | 400 mm | 400 mm |
| Fräsarm auf der Y-Achse zusätzlich verschiebbar | 150 mm | 150 mm |
| Platzbedarf B x T x H | 2600 x 2100 x 2050 mm | 2600 x 2100 x 2050 mm |
Winkeltisch |
||
| Tischfläche/ Aufspannfläche | 630 x 470 mm | 800 x 470 mm |
| T-Nuten: Anzahl/Breite/Abstand | 7 / 14H12 - Mittelnut 14H7 / 63 mm | 7 / 14H12-Mittelnut 14H7 / 63 mm |
| Zulässige Belastung | 350 kg | 350 kg |
Arbeitsspindel |
||
| Vertikal | horizontal (Optional) | horizontal (Optional) |
| Vertikal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 80 mm | ca. 80 mm |
| Option: Horizontal als Bohrpinole ausfahrbar, mit Klemmung/Hub | ca. 100 mm | ca. 100 mm |
| Fräskopf manuell schwenkbar | +/- 90° | +/- 90° |
Werkzeugaufnahme |
||
| mit hydraulischer Werkzeugspannung | ISO 40 DIN 69871 | ISO 40 DIN 69871 |
Anzugsystem |
||
| Hydraulisches Anzugsystem | DIN 69872 (Standard) DIN 2080 (Option) | DIN 69872 (Standard) DIN 2080 (Option) |
Hauptantrieb Drehstrom - Bremsmotor |
||
| Leistung (100% / 25% ED) | 7,2 / 14,1 kW | 7,2 / 14,1 kW |
| Drehmoment (100% / 25% ED) | 120 / 243 Nm | 120 / 243 Nm |
| Drehzahl | stufenlos über Direktantrieb 20 bis 5000 U/min | stufenlos über Direktantrieb 20 bis 5000 U/min |
Vorschubantrieb Digitaler Antrieb |
||
| Vorschubgeschwindigkeit stufenlos regelbar | 0 bis 2000 mm/min | 0 bis 2000 mm/min |
| Eilgang | 5 m/min | 5 m/min |
| Handradumdrehung | 2,5 mm | 2,5 mm |
Anschluss |
||
| Netzanschluss | 3 x 400 VAC 50 Hz 25 A | 3 x 400 VAC 50 Hz 25 A |
| Max. Vorsicherung | 50A NH | 50A NH |
| Netzform | TN-S Anschlussart: Festanschluss | TN-S Anschlussart: Festanschluss |
Schaltschrankelektronik |
||
| CE konform entsprechend den aktuellen Vorschriften der Berufsgenossenschaften | BGVA 3 / DIN-EN 60204-1 | BGVA 3 / DIN-EN 60204-1 |
Gewicht |
||
| Gesamtgewicht der Maschine inkl. Arbeitstisch, Fräskopf und Spritzschutzkabine | ca. 2300 kg | ca. 2300 kg |
Volle Flexibilität
Ob in der Ausbildung oder in der Werkstatt – Sie können Ihre Werkzeugmaschinen flexibel einsetzen.
Unsere FPS 500M-digital und FPS 630M-digital eignen sich sowohl für den Einsatz mit Streckensteuerung oder auch
für manuelle Bearbeitungen.
Bearbeiten Sie konventionell oder mit Hilfe einfacher Bearbeitungsprogramme, die Sie direkt an der Maschine erstellen –
unsere FPS 500M-digital oder FPS 630M-digital ist in jedem Fall die richtige Maschine.

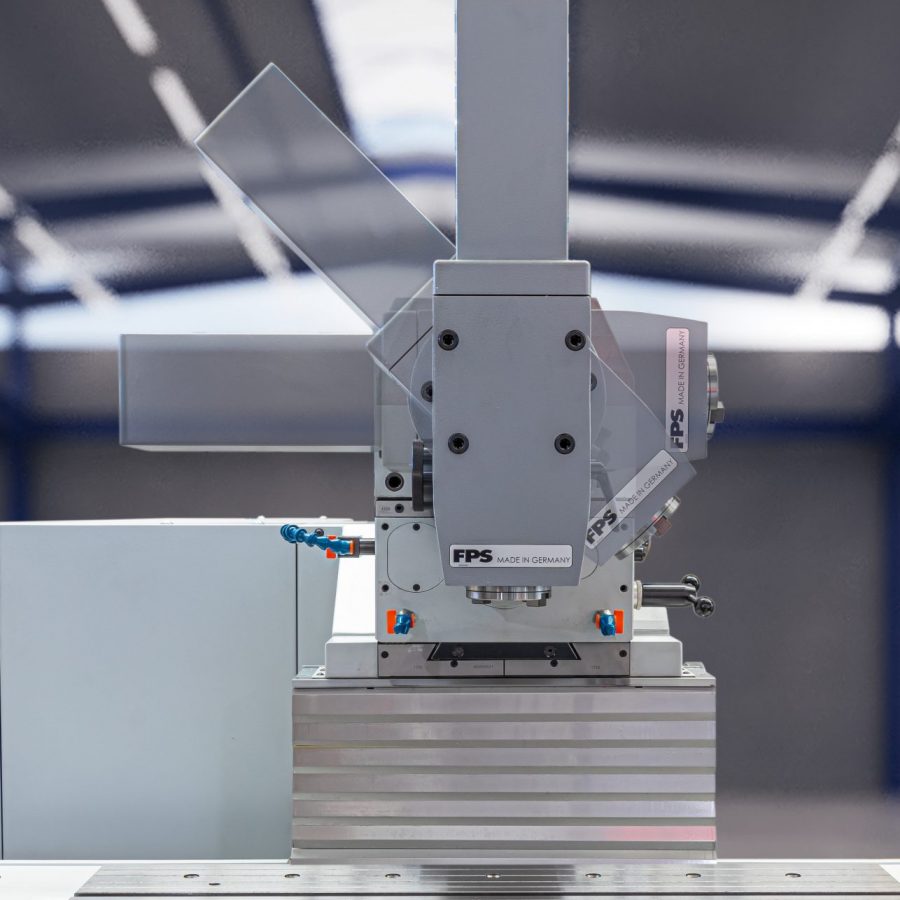

Schräge Bearbeitung
Schwenken Sie den Vertikalfräskopf in jede beliebige Position nach rechts oder links um ± 90°. So realisieren einfach z.B. schräge Bohrungen. Die Gradzahl ist an einer Skala ablesbar.

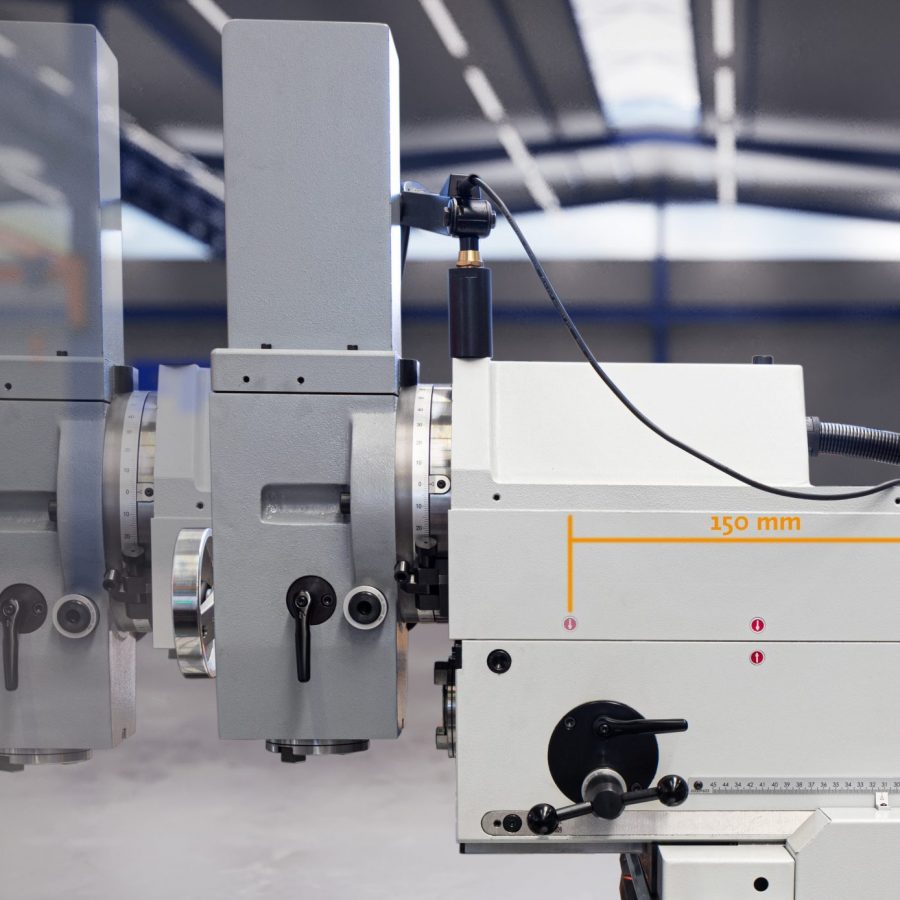

Noch mehr Y – Arbeitsraum
Der Vertikalfräskopf ist in der Längsachse zusätzlich um 150 mm verstellbar. Damit vergrößern Sie Ihren X-Y Arbeitsbereich auf
425 x 600 mm bzw. 630 x 600 mm.

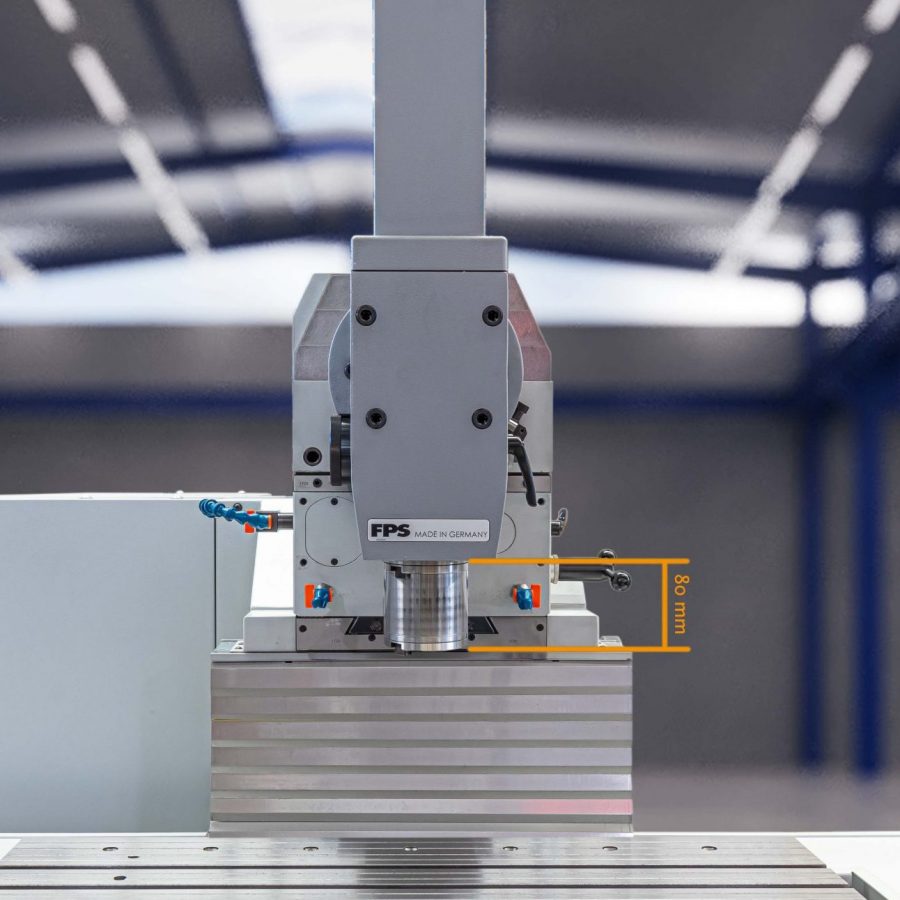

Fräsen oder Bohren
Die Vertikalspindel lässt sich manuell um 80 mm ausfahren und auch als Bohrpinole verwenden.
Arretierung Vertikalfräskopf
Nach dem Schwenken des Vertikalfräskopfes kann dieser mittels einer Arretierung einfach und schnell wieder in die Vertikalstellung ausgerichtet werden.
Sicherheitshandräder
Manuelle Handräder in allen Achsen.
Kühlmittel am Spindelbock
Über Gelenkschläuche kann die Versorgung des Werkzeuges mit Kühlmittel in jeder Position gewährleistet werden.

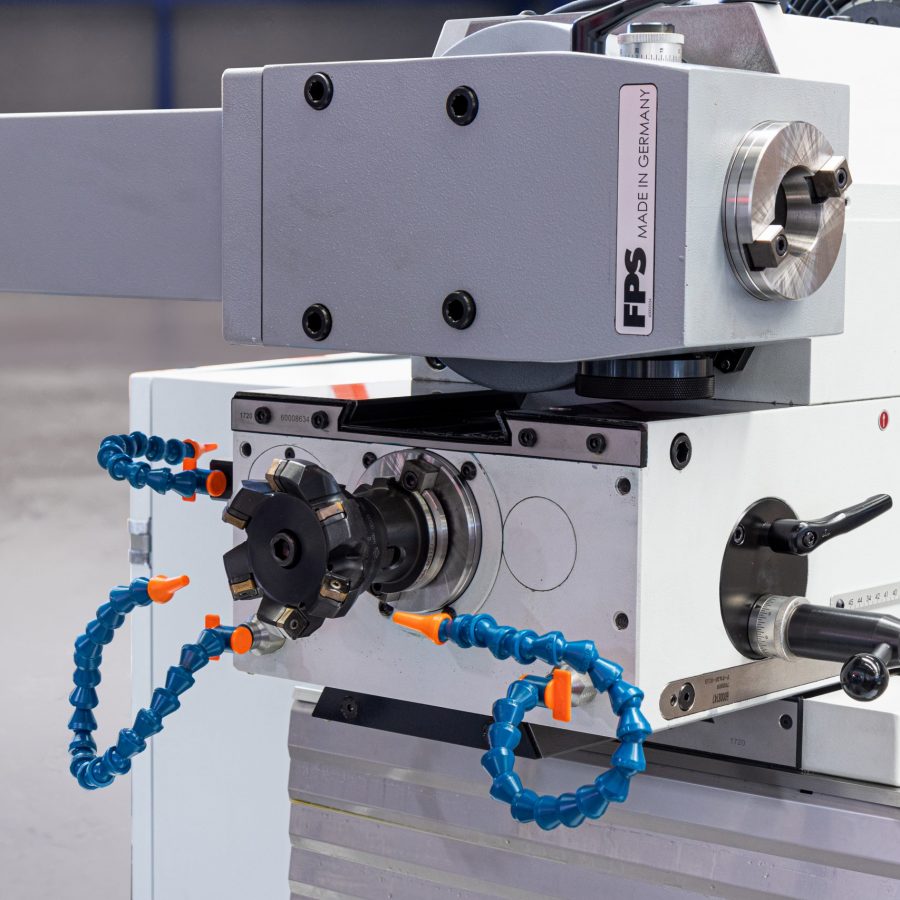

Horizontalbearbeitung – Optional
Für die Horizontalbearbeitung wird der Vertikalfräskopf um 90° geschwenkt und nach
hinten gekurbelt.
Für die Horizontalbearbeitung muss der Vertikalfräskopf NICHT abgebaut werden, dieser wird über ein Handrad in Ruhestellung gefahren.
So ist ein Wechsel der Bearbeitungsebenen schnell und einfach möglich.
Standard & Optionen
Standard:
- Vertikalfräskopf mit ausfahrbarer Pinole
- Starrer Winkeltisch
- Duales Führungssystem
- Manuelle Handräder
- mitfahrende Spänewanne
- Kugelgewindetriebe
- Hydraulische Werkzeugspannung
- Überlastschutz
- Direkte Wegmesssysteme
- Automatische Zentralschmierung
- Freistehender Kühlmittelbehälter, 80 Liter
- Maschinenfüße
- Touch – Aktiv – Streckensteuerung: HEIDENHAIN Positip 8016
Optionen:
- LED – Maschinenleuchte
- Vollschutzkabine
- Universaltisch
- Teilapparat
- Horizontalspindel (ausfahrbar)
- Minimalmengenschmierung
- Gegenhalter mit Gegenlager
- Elektronisches Handrad
- Infrarot Messtaster
- Werkzeugvermessung
- Spülpistole
- Sonderlackierung
- Werkzeuge und weiteres Zubehör
Einfache Wartung
Die Hauptaggregate unserer Maschinen sind wartungsfreundlich angeordnet. Alle wichtigen
Aggregate befinden sich im direkten Zugriff auf der Rückseite. Darüber hinaus profitieren Sie von der automatischen Zentralschmierung für alle Achsen und den Vertikalfräskopf.

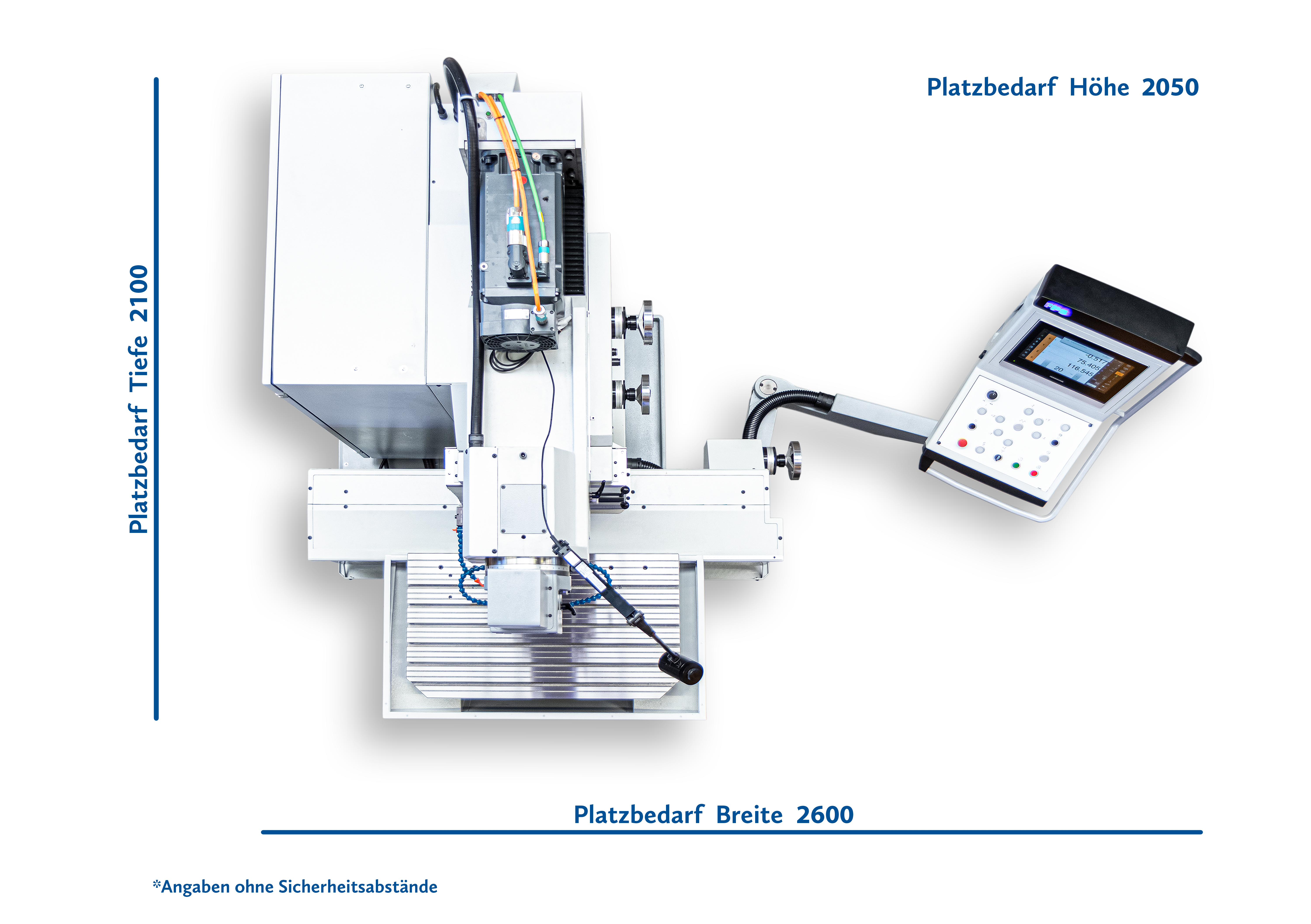

Viel Leistung auf wenig Platz
Bei der Leistung und Zugänglichkeit unserer Maschinen überraschen diese mit kompakten Aufstellmaßen. Somit finden unsere FPS 500M-digital und FPS 630M-digital Dualmaster auch in Werkstätten mit wenig Aufstellfläche ihren Platz.
